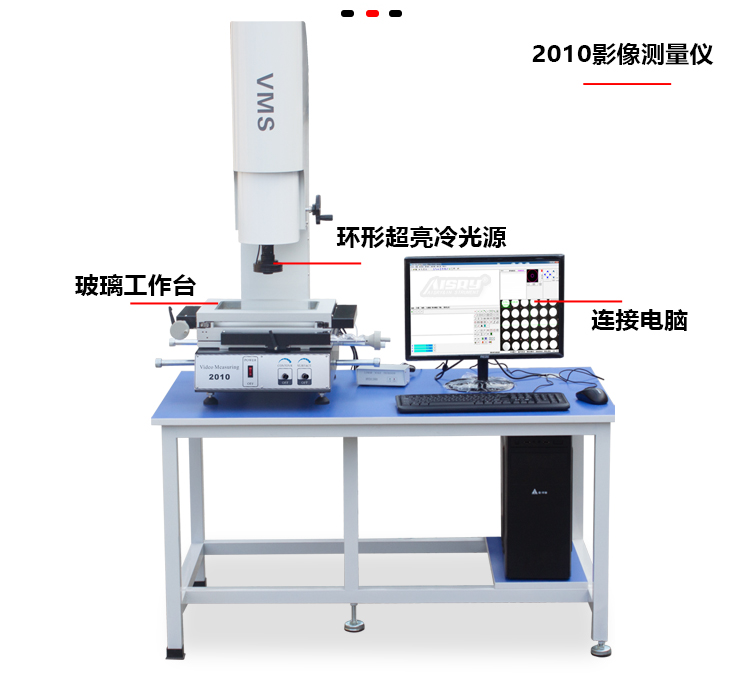

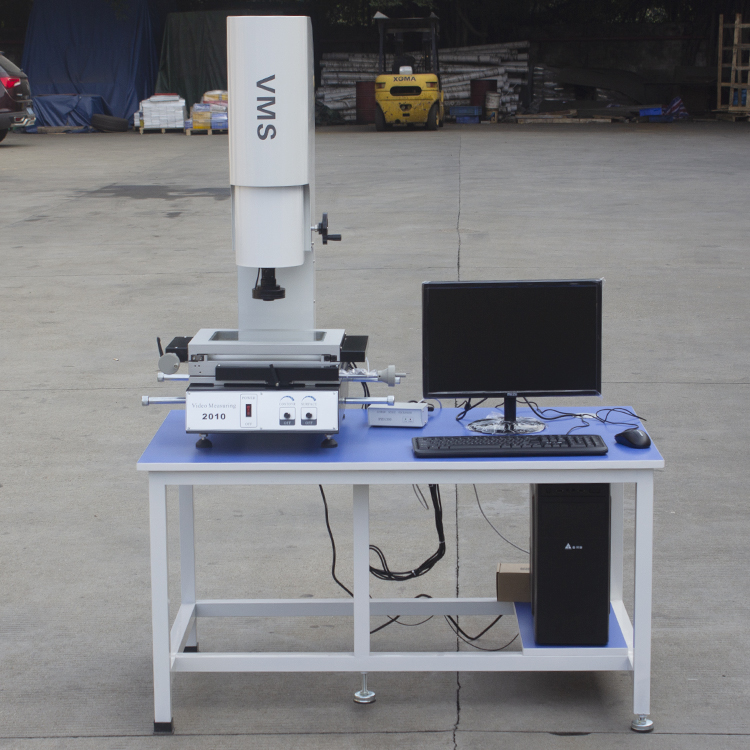

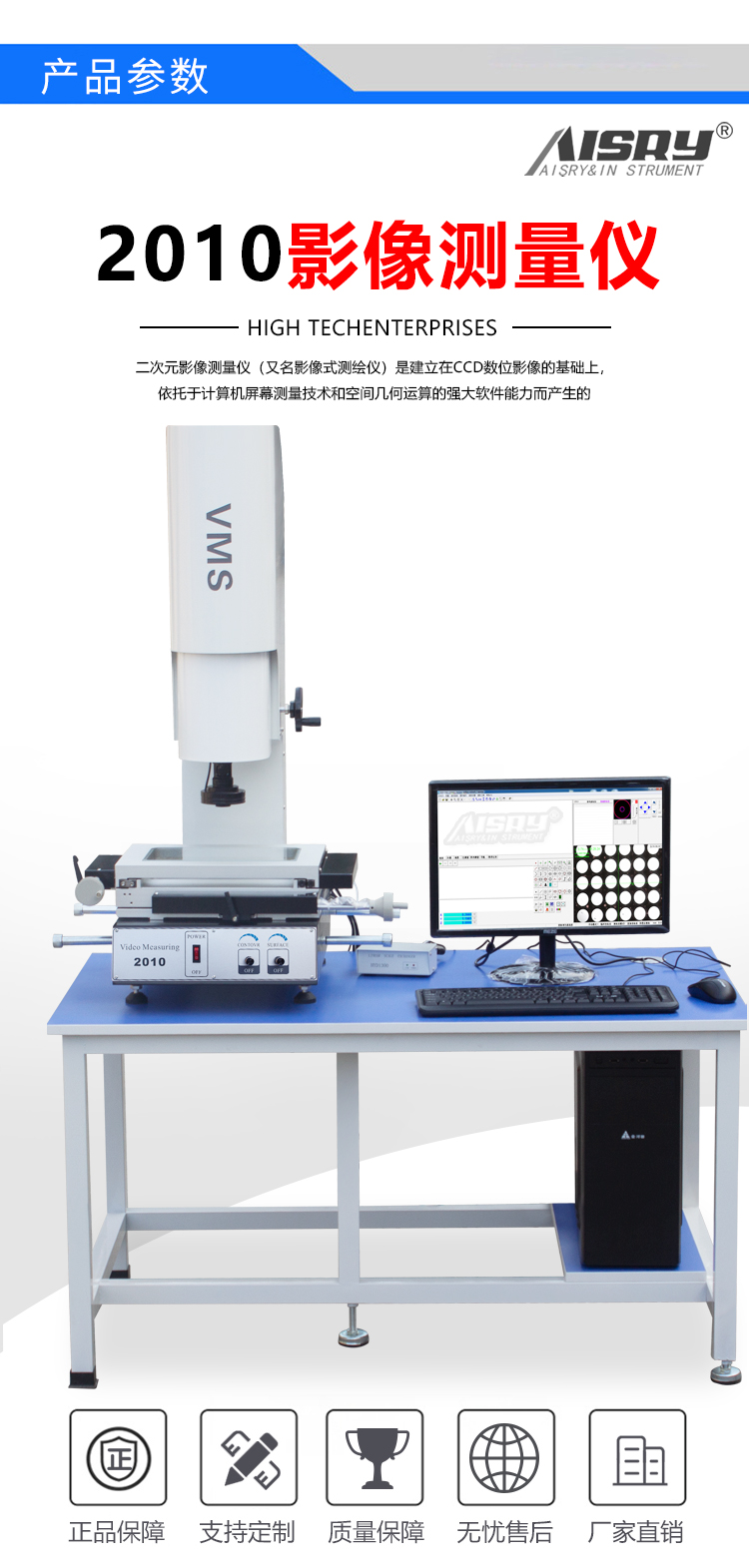

二次元影像測量儀

【試驗機廠家】生產二次元影像測量儀研發、2次元影像儀國內外定製，三坐標測量儀案例圖片，2次元影像儀非標製造、二次元影像測量儀工廠直銷-豆奶APP下载儀器製造！

微信二維碼

服務熱線：159-9277-8024

在線留言：立即詢價

[上一個：影像檢測儀]　 [下一個：5040影像測量儀]

詳情說明

1 型號 ASR-VMS2010
2 測量行程（X/Y/Z） 200X100mm
3 機台尺寸（長/寬/高） 600 X900 X 900（mm）
4 機台承重 30KG
5 機台底座、立柱和橫梁材料為高精度花崗石

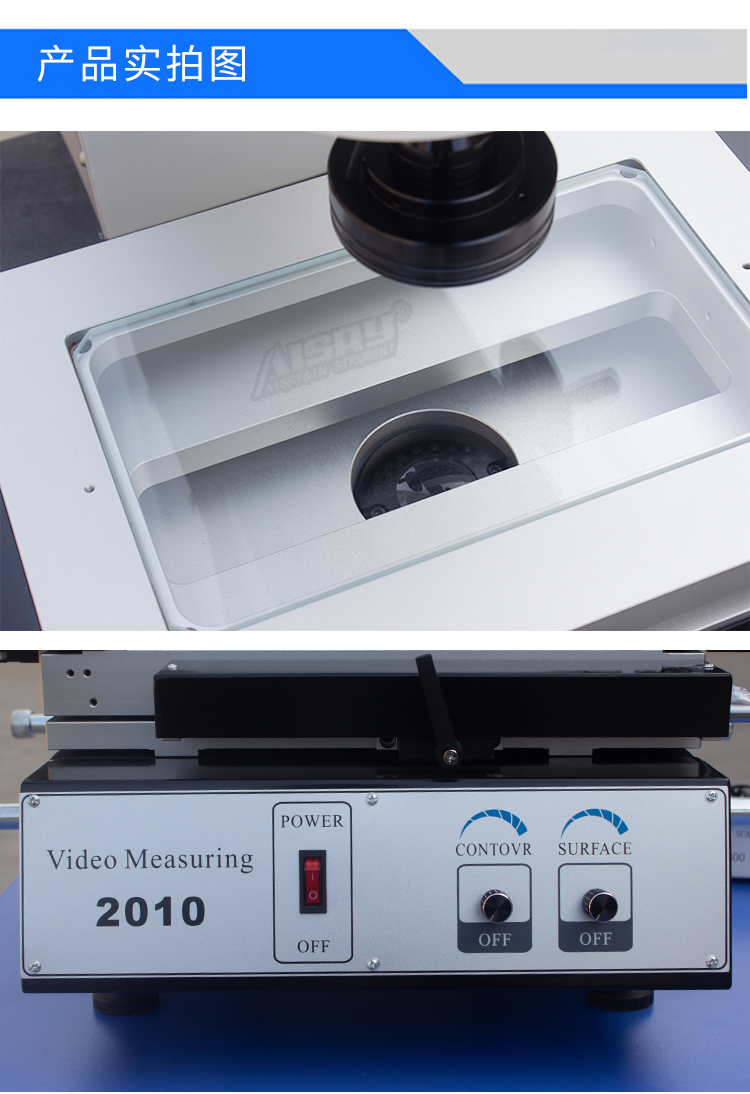

6 光源材質 LED冷光源（兩組上下多級亮度可調）
7 CCD 標準；SONY芯片1/3彩色CCD
選配；美國原裝OTC高清1/2彩色CCD
8 精度（3+L/150）um　國標
9 目鏡標配；0.5X 實際放大20-120X
可選；（1X、2X）實際放大40-240X / 80-480X
（備注；X=倍）
10 物鏡 0．7X～4.5X
11 計算測量功能 VMS 2.5D精密測量係統軟件
12 光學尺解析度 0.001MM
13 線性精度 0.003MM
14 操作方式手動/全自動
15 輸入電源 90—264VAC, 47-63HZ ,10Amp
16 實驗室環境要求適宜溫度；濕度溫度：20±2℃ 濕度：40%-70%
震動＜2°C/hr 低於15Hz
防塵、避免強磁電串入

性能特點:
1．X軸取花崗石橫梁為基礎，確保機構不會變形及橫梁中間不會下垂
2．X軸直線導軌取上置設計，符合導軌佳受力原理，具有高精度及運行穩定的特點
3．X軸花崗石背麵獨特的采用厚鋼片鎖固,增強X軸的韌性，確保橫梁不會折斷
4．Y軸獨特的硬體封閉環設計，在立柱底部采用鋼板連接，是橫梁、立柱構成一個整體，確保機構不會變形
5．Y軸中間傳動，X軸的硬體閉環結構，確保運行時不會出現左右偏擺或甩尾的物理現象，精度得到提高.
6．Z軸采用交叉導軌，利用滾珠絲杆傳動，運行穩定，確保精度。

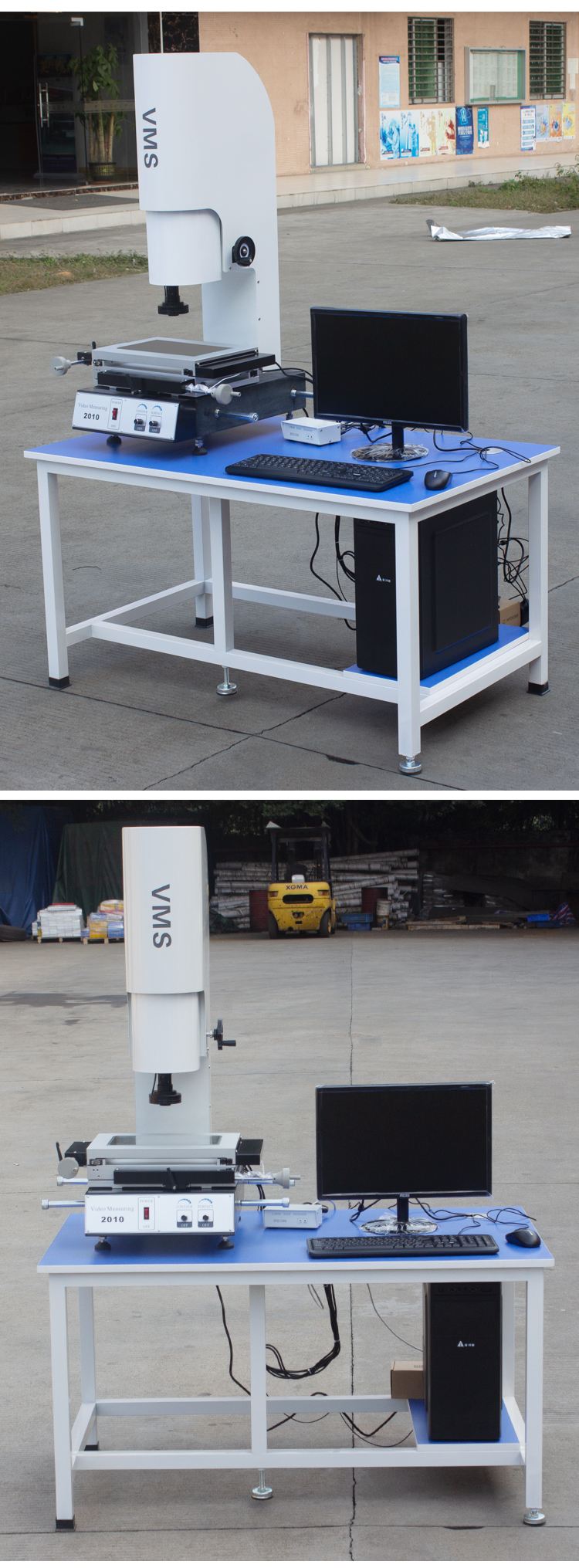

二次元影像測量儀
