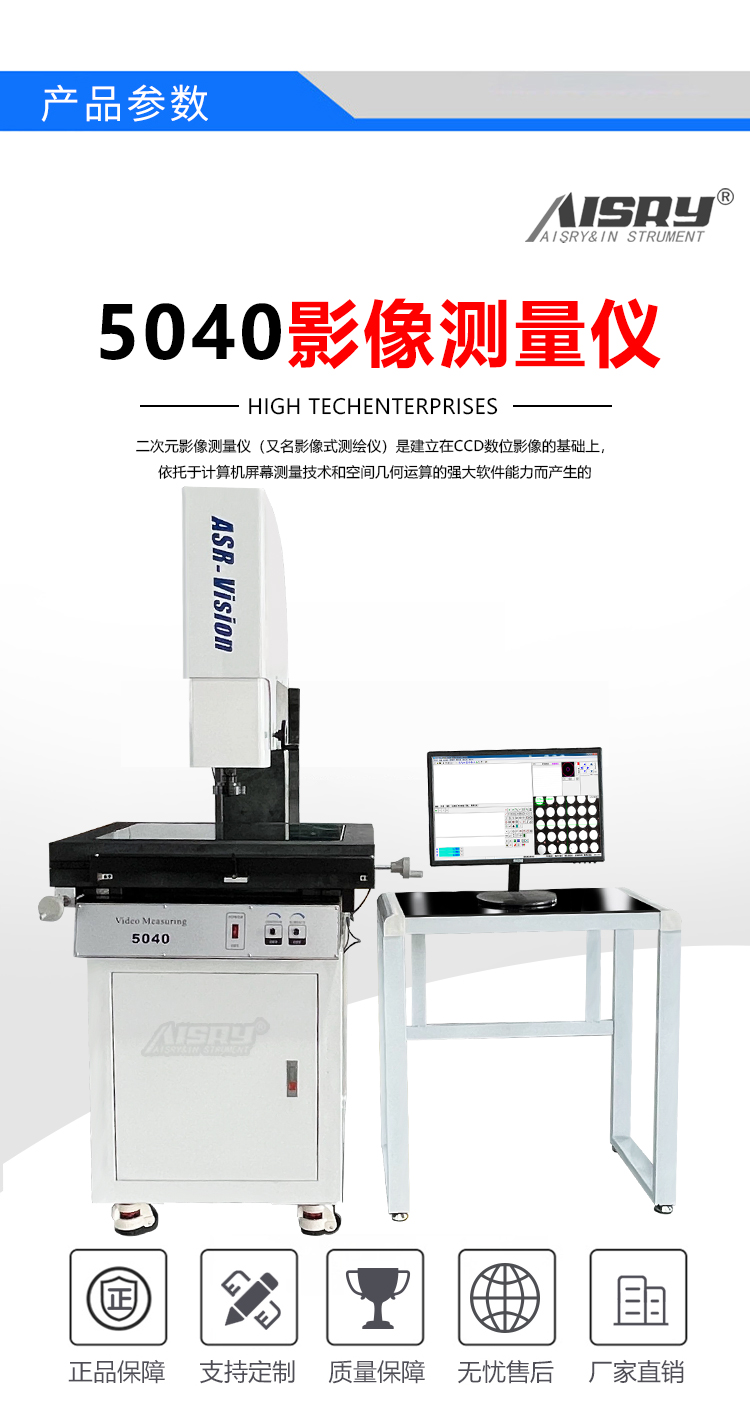

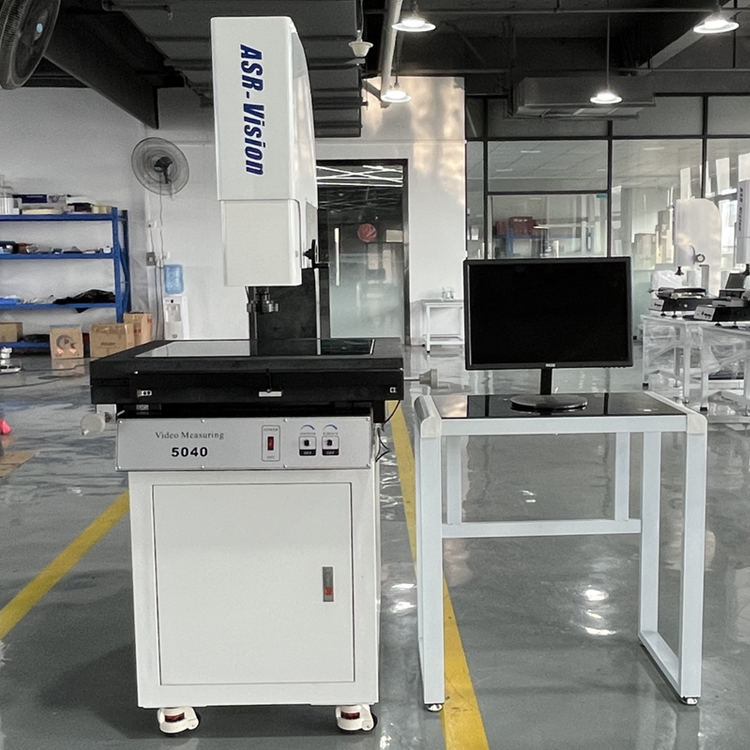

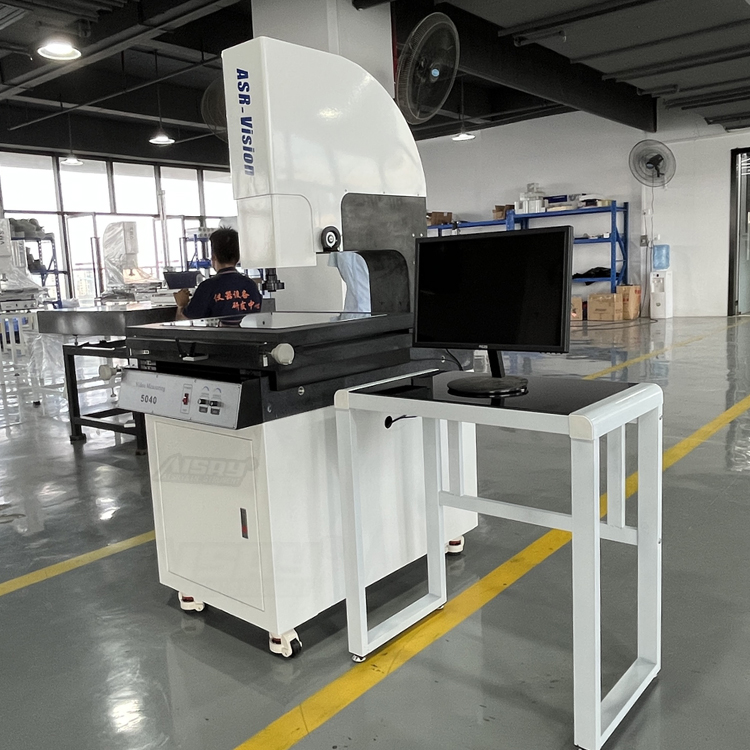

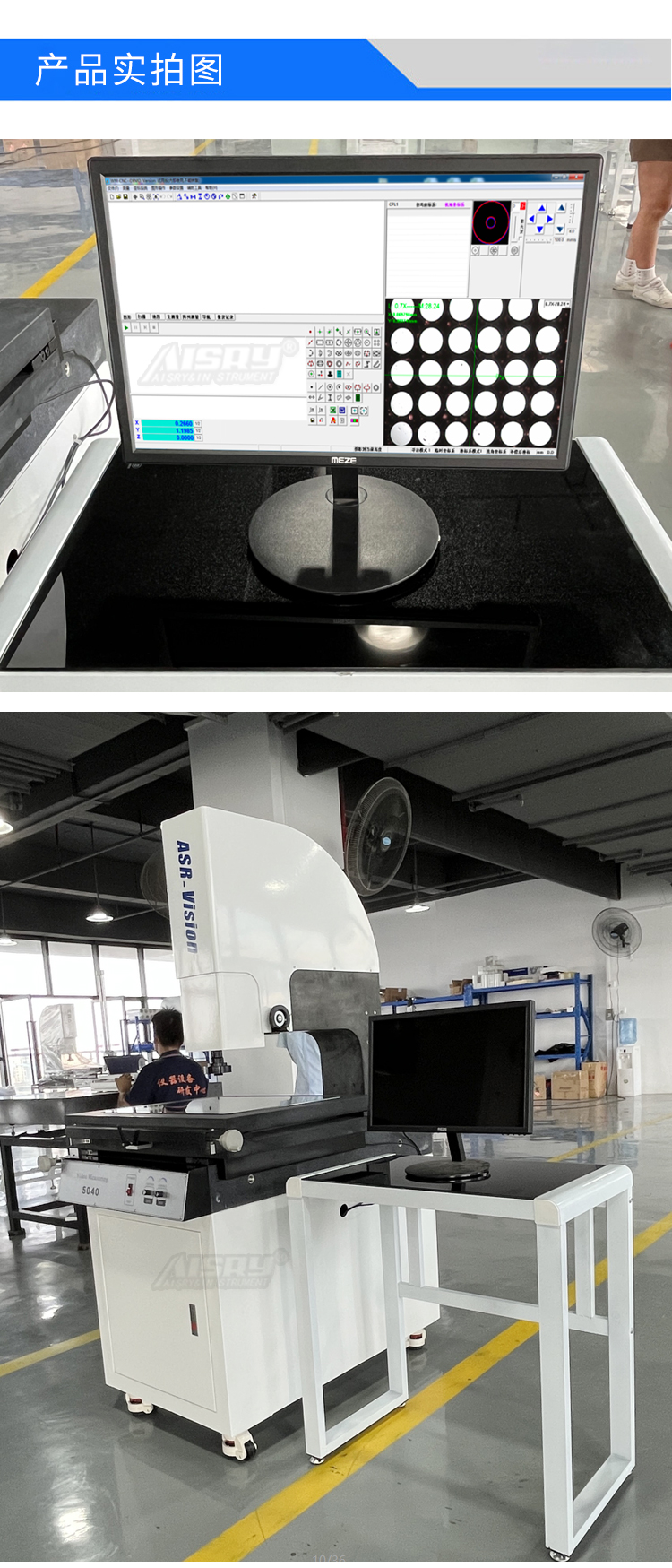

5040影像測量儀

二次元影像測量儀主要應用於工件內部多種缺陷(焊縫、裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷，既可以用於實驗室，也可以用於工程現場。

微信二維碼

服務熱線：159-9277-8024

在線留言：立即詢價

[上一個：二次元影像測量儀]　 [下一個：金屬探測器（升級款）]

詳情說明

型號：ASR-VMS-5040
X/Y軸行程：500MM*400MM
Z軸行程有效空間：245mm,調焦行程：200mm，工作距離：95mm
大理石台麵尺寸：550MM*450MM
玻璃台麵尺寸：350MM*250MM
傳動型式：傳動型：X/Y/Z軸台灣進口精密線性導軌和台灣進口滾珠螺杆
測量伺服驅動係統：光學尺分辨率：X/Y/Z軸0.0002MM（0.2UM）
測量精度：≤2.5UM+L/250 重複精度：≤2.5UM+L/250
X/Y/Z三軸合川高性能閉環伺服電機，雙重閉環控製係統

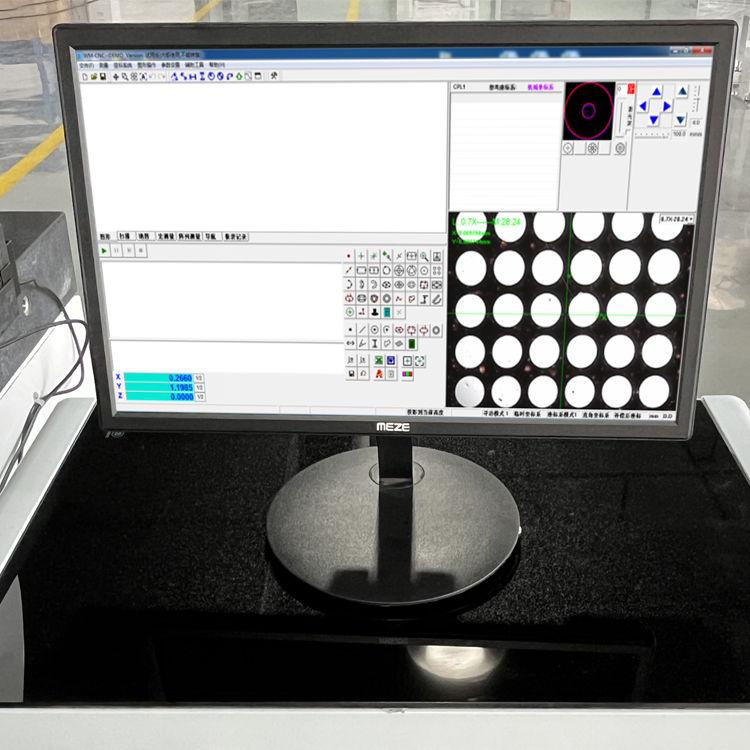

影像係統：攝像機一：高分辨率彩色1/3CCD攝像機放大倍率30-230X
攝像機二：海康威視200W像素高清相機
連續變倍鏡頭：普密斯高清變倍鏡頭//連續放大倍率0.7-4.5X

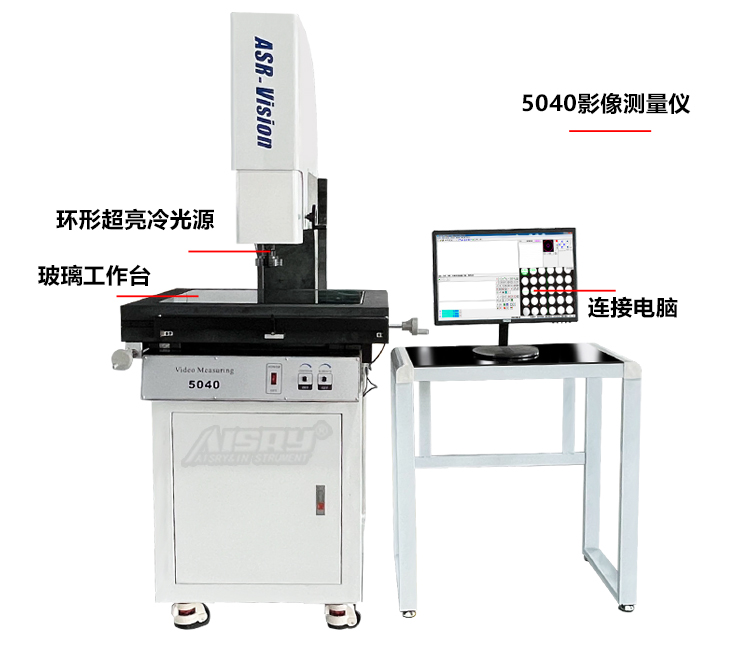

光源係統：表麵光源與透射光源LED冷光源、壽命長、亮度可調
儀器外形尺寸（L*W*H）：700MM*850MM*1550MM
儀器重量（KG）：350KG

機房散熱量計算：
保持機房內計算機係統操作於最佳溫度、濕度空間，必須計算計算機房內總散熱量，其中包括機房內機器散熱量總和（燈光普通照明燈可忽略不計）
·人員散熱量：每人平均600BTY/小時
· 未來擴充的設備（略）
·機房空間散熱量：50BTY/平方英尺

空氣含塵量：
機房應保持清潔，空氣中大於0.5MLXPOV的雜質在每立方英尺不多於45000個，若空氣灰塵過多，很容易造成資源讀寫錯誤及磁盤機中磁盤或讀寫磁頭毀損。

機房顫動度：
機房內顫動度不得高於0.5T，機房內產生震動的機器避免放置在一起，因顫動將使機器內機械部分、接頭、主機麵板接觸部分產生鬆動而造成機器不正常。
