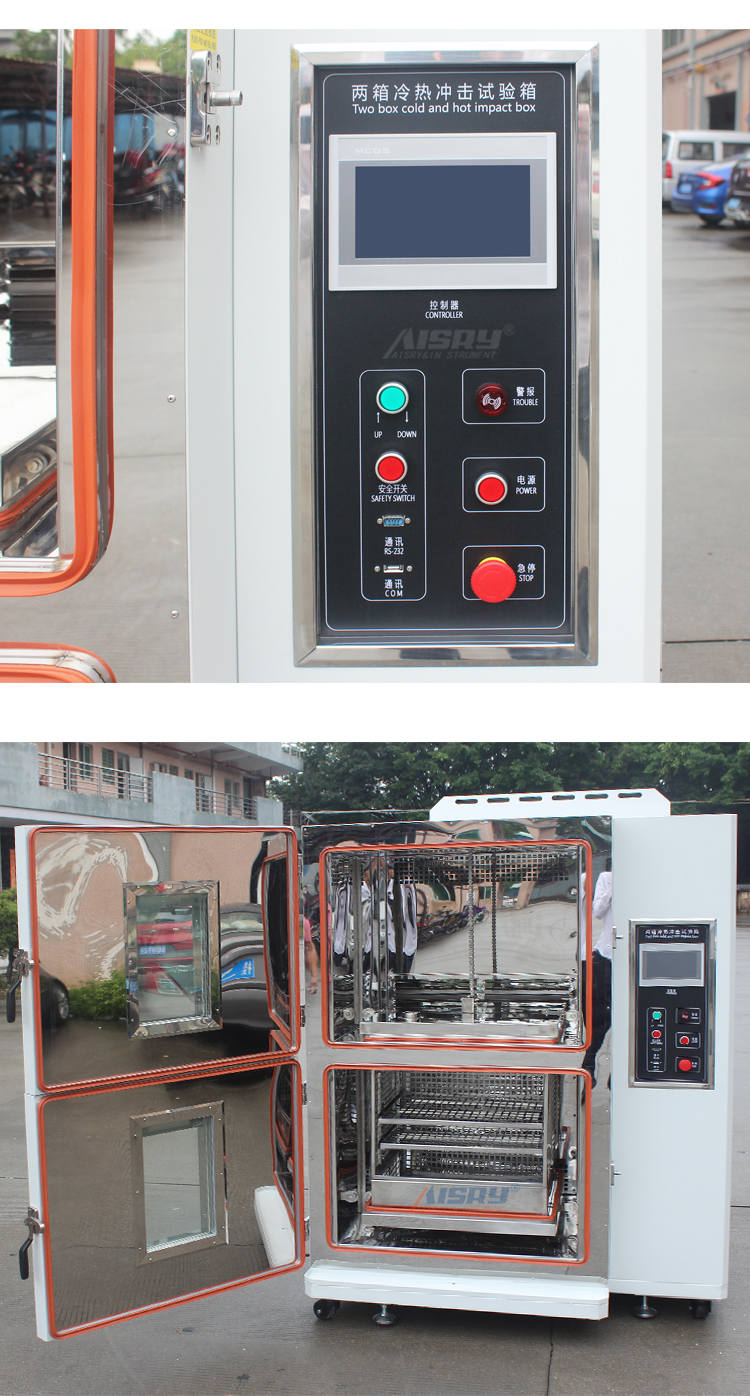

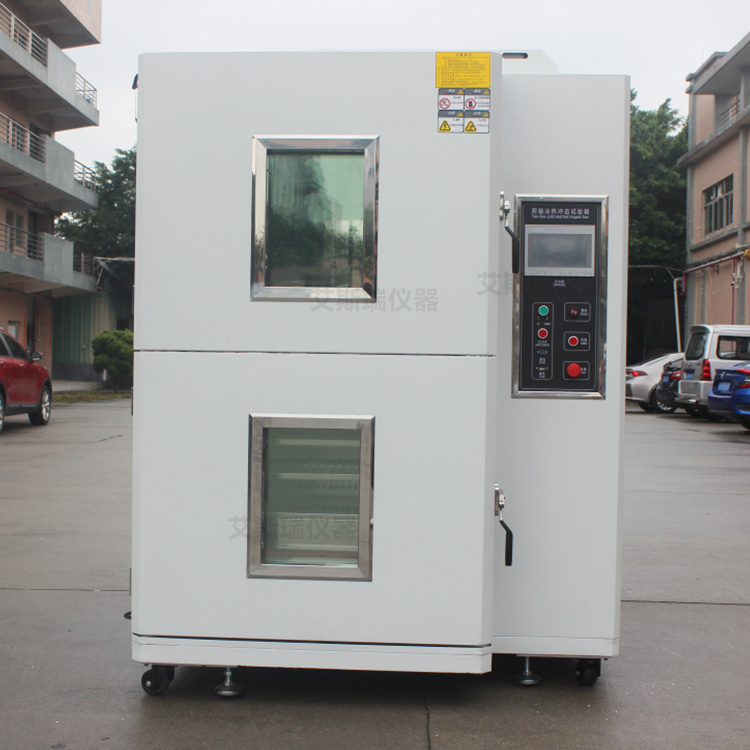

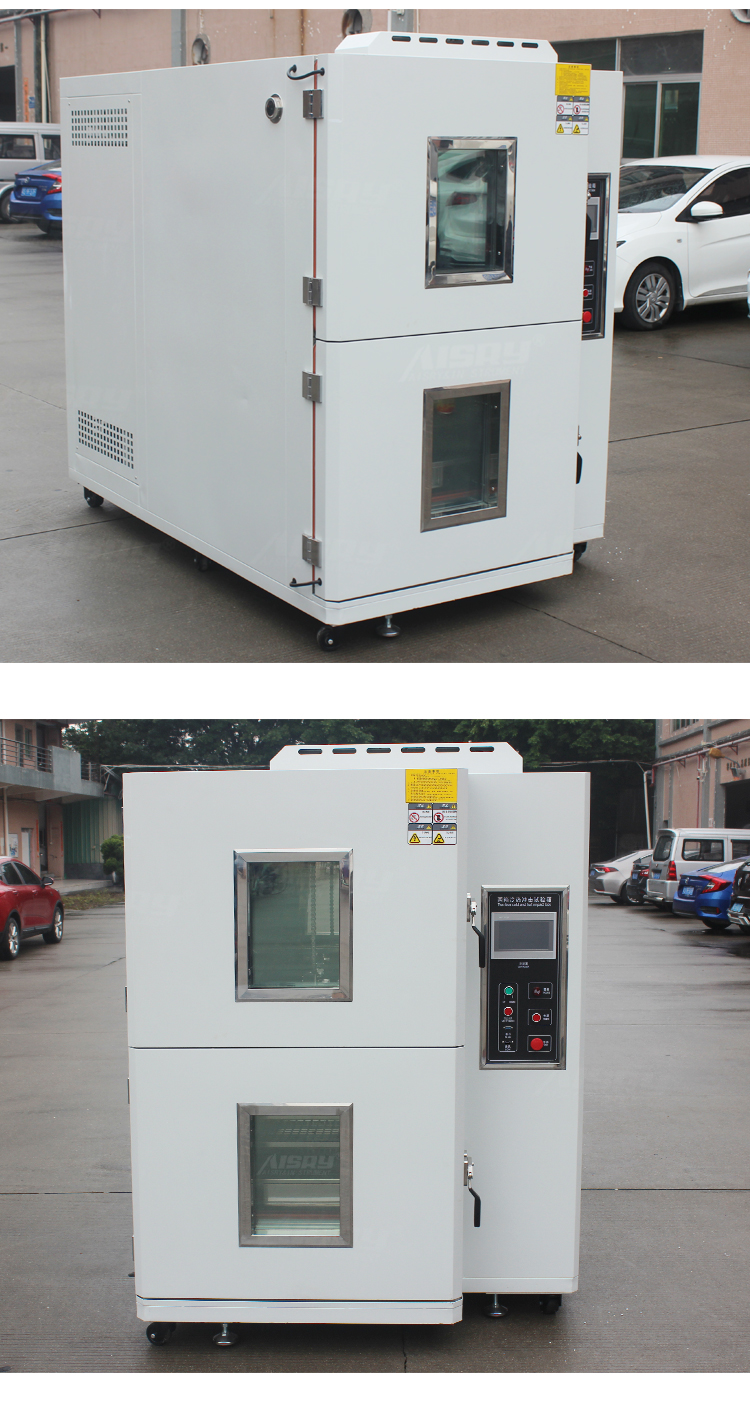

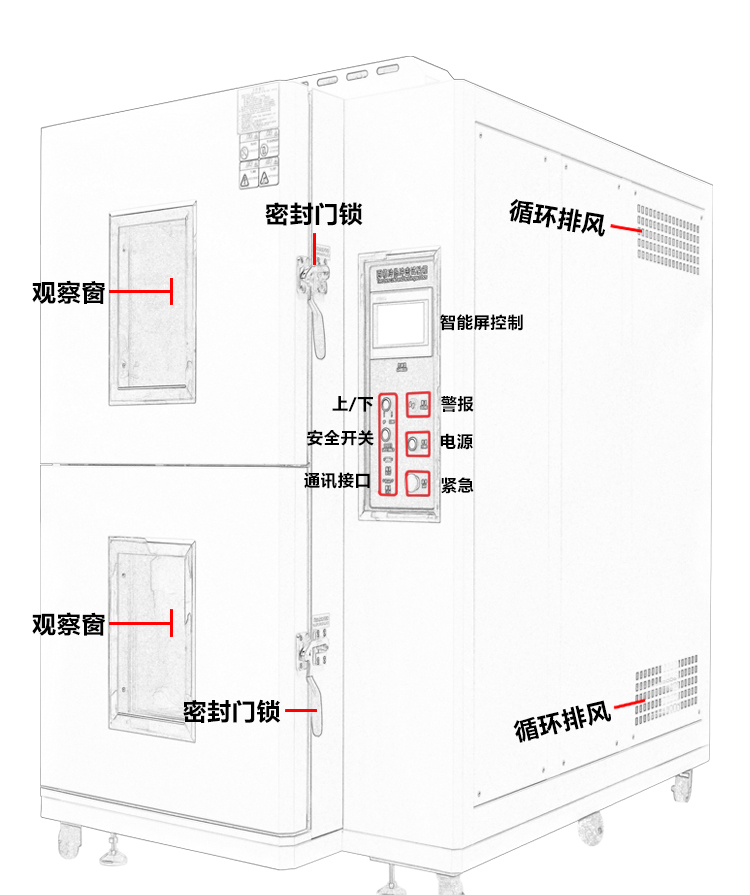

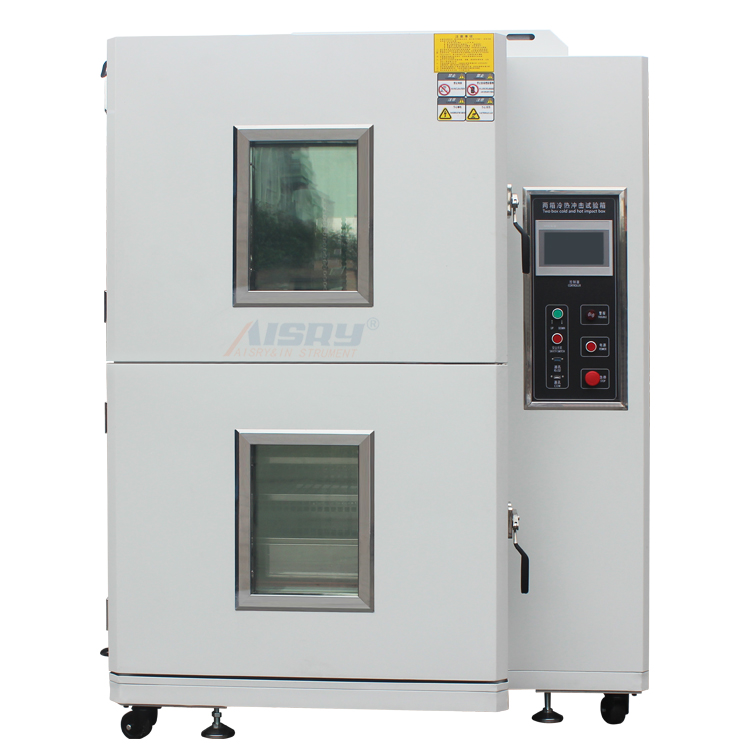

1產品名稱 冷熱衝擊試驗箱
本試驗設備禁止：
易燃、易爆、易揮發性物質試樣的試驗或儲存
腐蝕性物質試樣的試驗或儲存
有害生物試樣的試驗或儲存
強電磁發射源試樣的試驗或儲存
放射性物質試樣的試驗或儲存
劇毒物質試樣的試驗或儲存
試驗或儲存過程中可能產生上述物質或物體的試樣的試驗或儲存
3容積、尺寸和重量
3.1標稱內容積 70L
3.2內箱尺寸 W410mm×H460mm×D370mm
3.3外型尺寸 W1310mm×H1950mm×D1830mm（參見附圖）
3.4重量 約1500kg
4性能指標
4.1測試環境條件 環境溫度為+5℃～+35℃、相對濕度≤85%
試驗箱內無試樣（另有說明的除外）
4.2測試方法 GB/T 5170.2-2017 溫度試驗設備
4.3高溫室 (1)預熱上限溫度：200℃
(2)升溫時間：常溫→+200℃≤15min
注：升溫時間為高溫室單獨運轉時的性能
4.4低溫室 (1)預冷下限溫度：-77℃
(2)降溫時間：常溫→-75℃≤55 min
注：降溫時間為低溫室單獨運轉時的性能

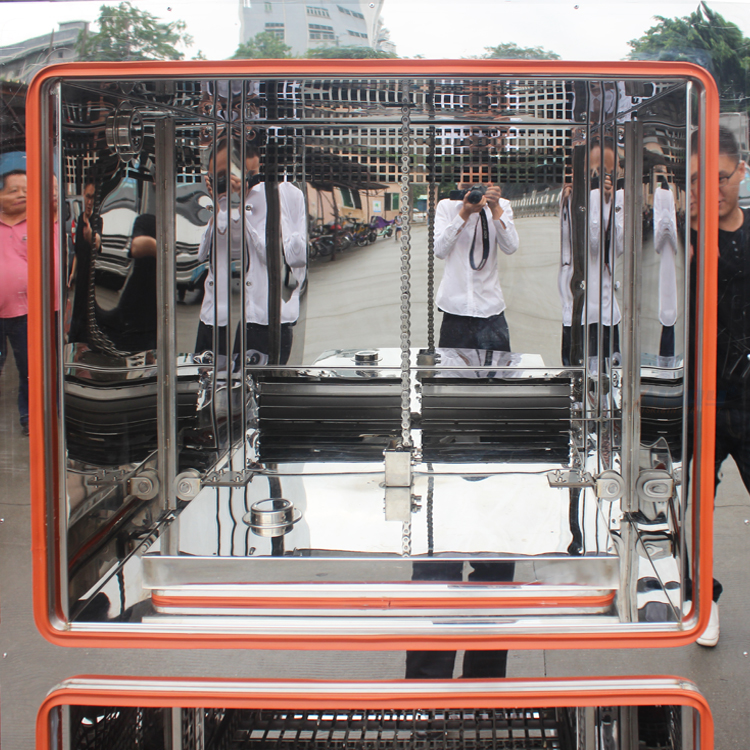

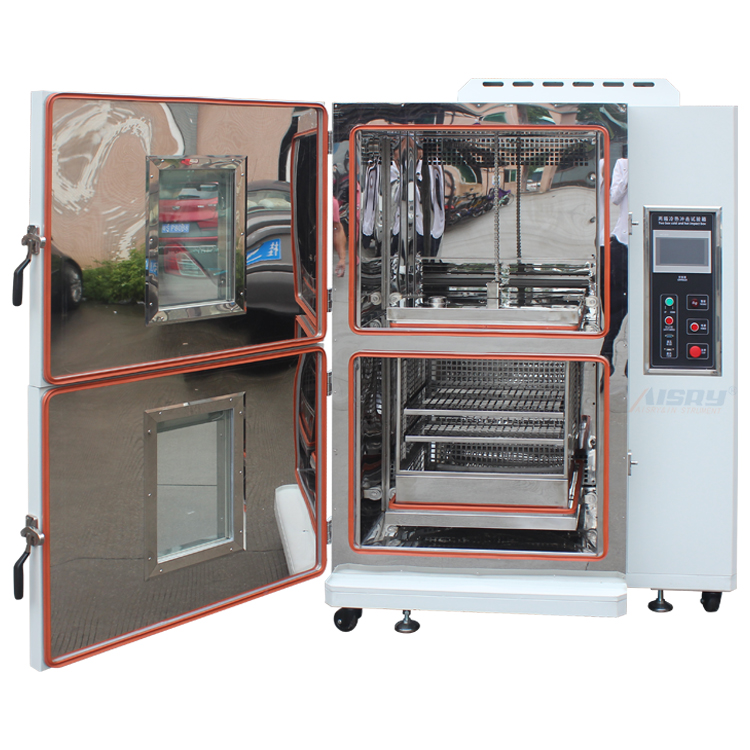

4.5試驗室（試樣區）
(1)試驗方式：氣動風門切換2溫區或3溫區
(2)高溫曝露溫度範圍：+60℃～+200℃
(3)低溫曝露溫度範圍：-70℃～0℃
(4)溫度波動度：1℃（如按GB/T 5170.2-1996表示，則為±0.5℃）
(5)溫度偏差：±2.0℃（≤+150℃時）
             ±3.0℃（＞+150℃時）
4.6溫度恢複性能 (1)溫度恢複時間：≤5 min
(2)恢複條件：
 高溫曝露：+150℃  15min
 環境溫度曝露：<——>
 低溫曝露：-65℃  15min
 試樣重量：3.5kg
 (塑料封裝IC，均布於2個試樣籃）
 傳感器的位置：試樣的上風口側
 電源電壓：規定電壓
 冷卻水溫：+25℃
4.7噪音 ≤69dB（A）
噪音值是在離設備正麵1m、高度1.2m處測得的數據（自由空間中）
4.8滿足試驗方法 GB/T 2423.1-2008(IEC60068-2-1:2007) 試驗Ab：低溫
GB/T 2423.2-2008(IEC60068-2-2:2007) 試驗Bb：高溫
GB/T 2423.22-2012(IEC60068-2-14:2009) 試驗Na：溫度變化
GJB 150.3A-2009 高溫試驗
GJB 150.4A-2009 低溫試驗
GJB 150.5A-2009 溫度衝擊試驗
（負載參見5.6，無有源熱負載）
