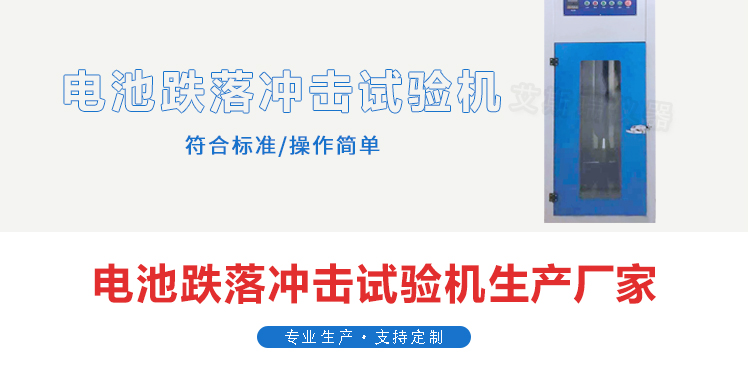

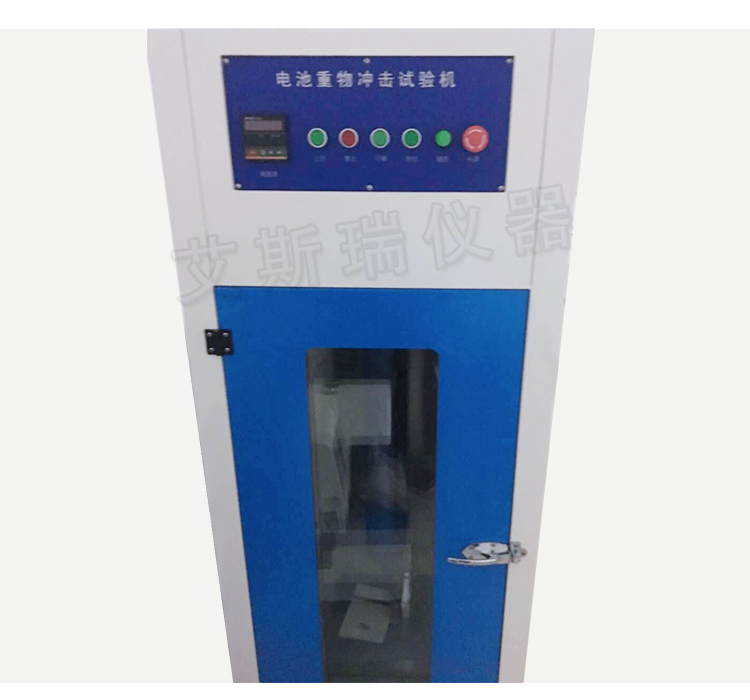

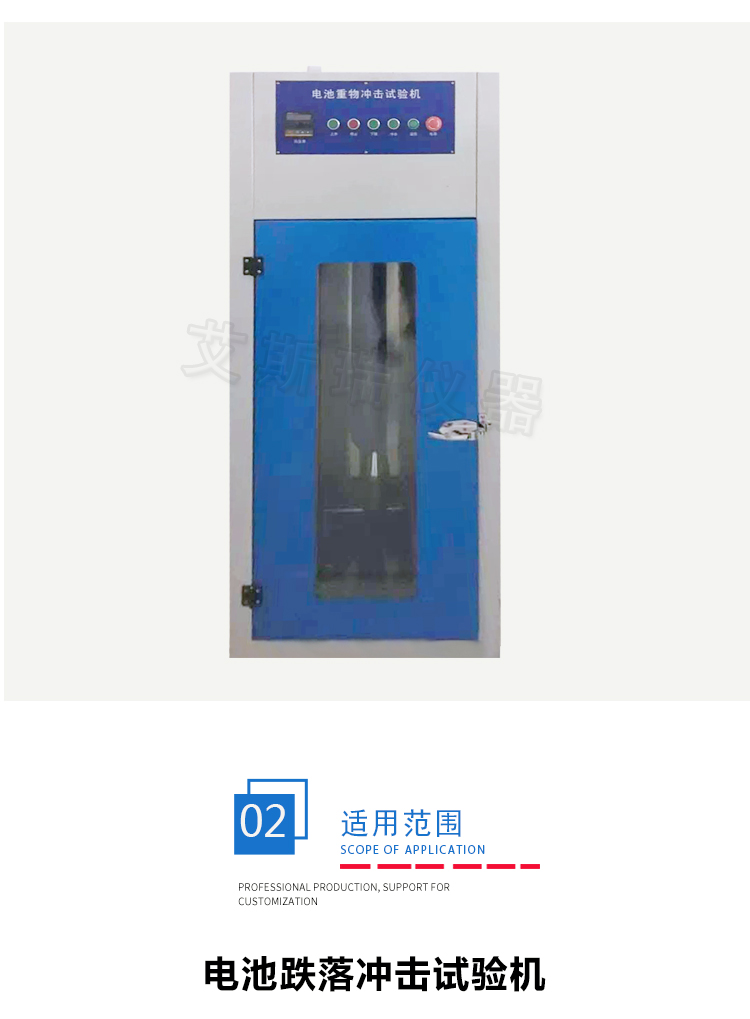

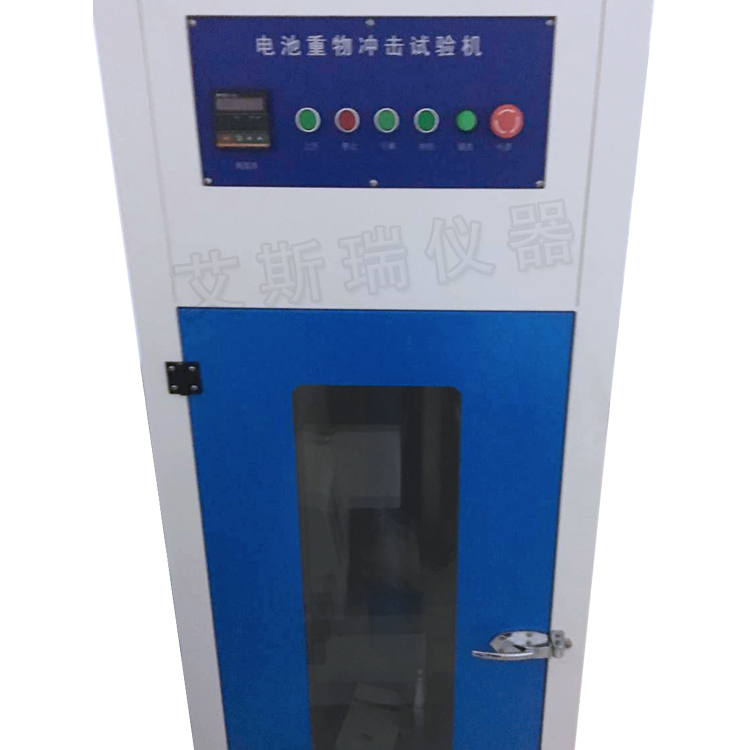

產品名稱：電池重物衝擊試驗機/電池落球衝擊試驗機/電池重錘衝擊試驗機 。
產品型號：ASR-9011
說明：
（1）試驗樣品電池要放試驗台上，以直徑為15.8mm（5/8英寸）的棒十字交叉放置在樣品的中心位置上。
（2） 一個9.1kg或10kg的重物從一定高度（61CM 或100CM）跌落在樣品與鋼棒交叉點上。
符合標準：IEC62133
SJ/T11169—1998
SJ/T11170—1998
UL1642：2008
UL2054：2008
QC/T 743-2006
QC/T 742-2006
QC/T 744-2006
GB/T18287-2000
GB 8897.4-2002
idt IEC60086-4:2000 等標準。
落球重量：9.1kg±0.46Kg(20±1磅)或10 Kg
衝擊高度：610 mm或1000mm（限位可自由調整）
衝擊方式：將落球提升到一定高度後釋放，落球在垂直方向自由落下，不傾斜，不搖晃
橫 杠：15.8mm(5/8英寸)的鋼棒
內箱材質：SUS#304不鏽鋼板
外箱材質：鍍鋅冷板烤漆處理
迫 緊：矽膠發泡迫緊1條
排 風 口：位於箱體背麵120mm
箱 門：單門，雙層，開觀察窗(鋼化玻璃)貼防爆膜，冷拉手門鎖
上下衝擊麵：不鏽鋼板
電 源：1∮，AC220V，ф5A
重 量：約145Kg
上下衝擊麵：不鏽鋼板
內箱材質：SUS#304不鏽鋼板
外箱材質：冷板烤漆
填充材質：玻璃棉
衝擊方式：自由落體衝擊
箱 門：單門，雙層門，開觀察窗，冷拉手門鎖
保護裝置：上下限保護開關，安全插銷（位於導筒底部，在突然斷電時起到保護作用）
主要電器組件：
電磁鐵：台灣彰毅
電子元器件：香港愛克斯
按鈕開關：香港愛克斯
使用電壓：220V±10% 50HZ
使用環境：允許使用環境 0 ~ 35℃
性能保證環境：5 ~ 35℃
標準配置：試驗機主機一台，標準落球2個，安全插銷兩根，限位杆一根，
SJ／T 11170-1998 家用及商用電池安全標準
要求：
1、試驗樣品電池要放在一平麵上。一根直徑15.8mm(5/8英寸)的棒十字交叉放置在樣品的中心位置上。一個9.1±0.16(20±1磅)的重物從610±25mm(24±1英寸)的高度跌落到樣品上。
2、圓柱形或棱形電池要使其縱軸平行於平麵，並垂直於橫臥試樣中心位 ，直徑為15.8mm(5/8英寸)的曲麵體縱軸承受撞擊。棱形電池還要繞其縱軸旋轉90°放置，以便使其寬側麵和窄側麵部能承受撞擊試驗。每個樣品電池隻要承受一次衝擊，每次試驗要使用不同的樣品。
3、硬幣式或紐扣式電池，要使試驗樣品的表麵平行於平麵。並使直徑15.8mm(5/8英寸)的曲麵體橫臥在電池的中心位置上。



通過從不同的高度、不同的重錘和不同的受力麵積測試電池的安全性能，按規定進行試驗，電
池應不起火，不爆炸。
