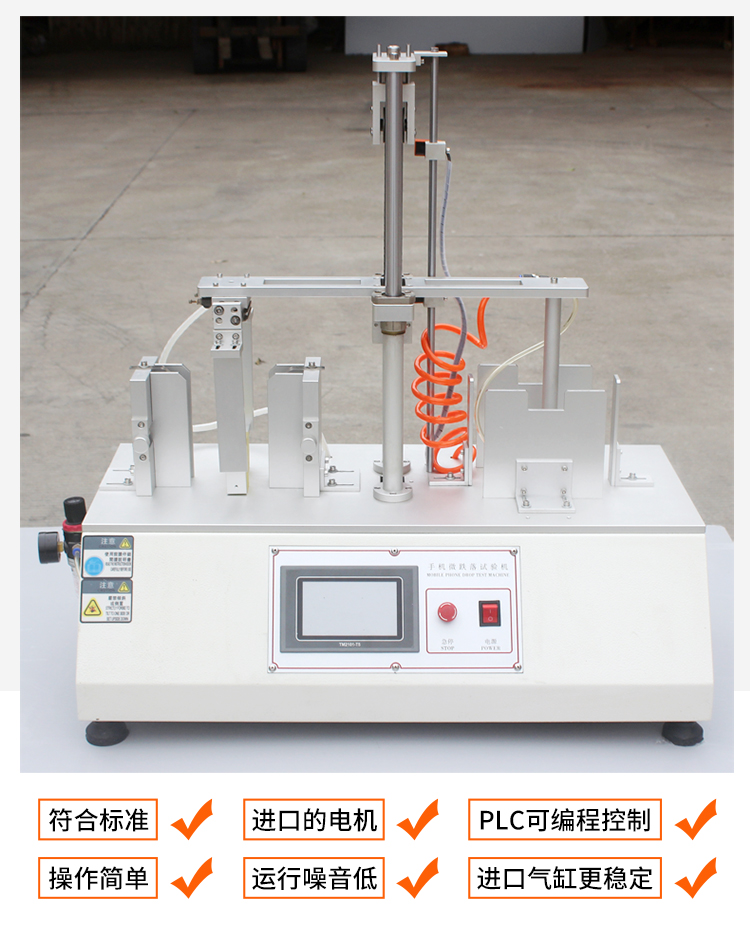

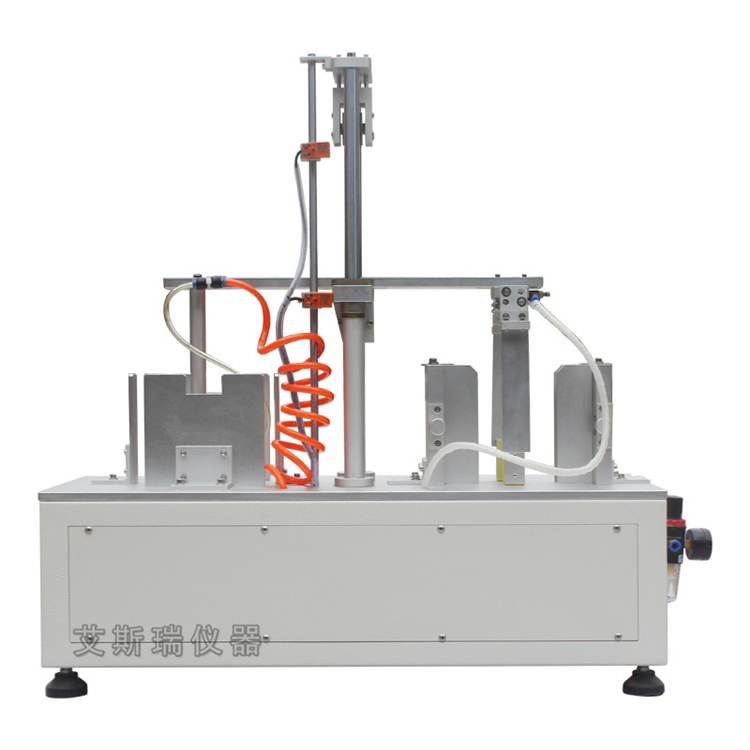

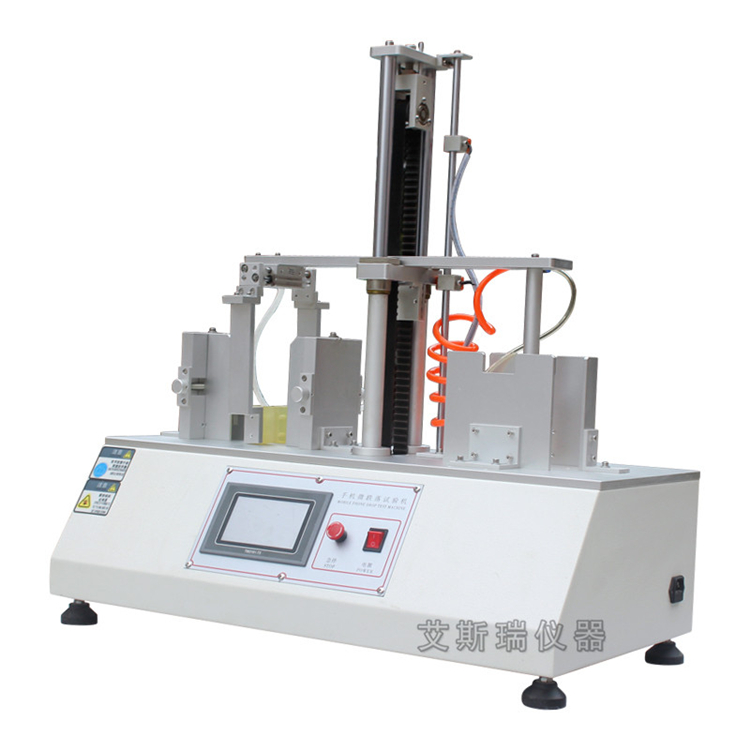

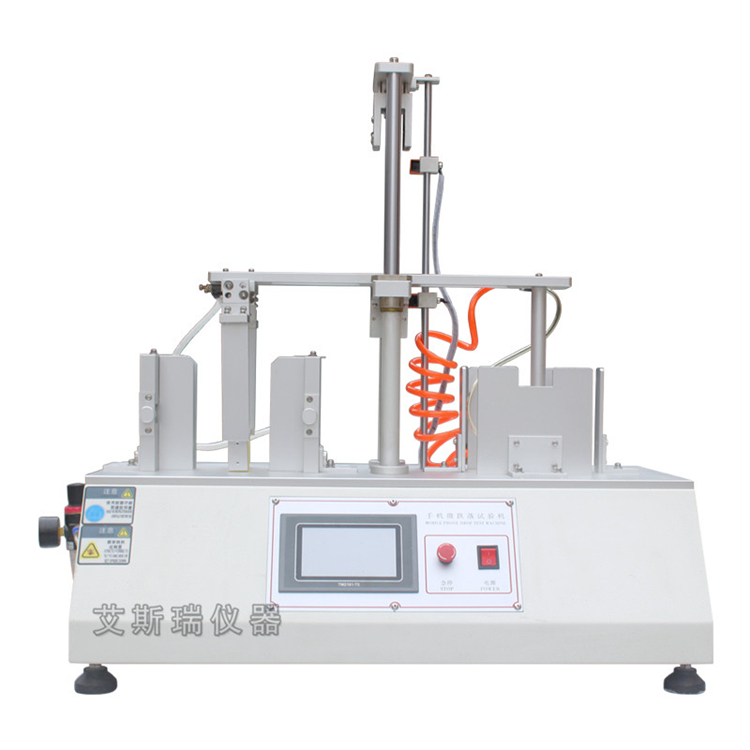

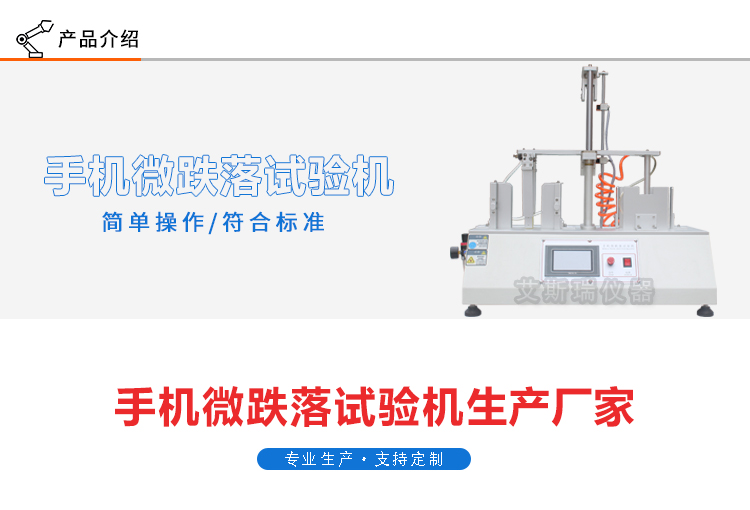

手機微跌落試驗機
一、技術參數：
1、同時跌落手機：2台
2、 允許試件重量：2kg(max)
3、跌落高度：60-200ｍｍ
4、測試速度範圍：6～20次/min5、PLC控製器及觸摸屏：1套
6、機器尺寸：W550*H750*D650mm
7、機器重量：約40kg
8、氣源：≥0.5Mpa
9、電源：AC 220V 或指定
備注：製作部分電氣與主體為一體式
二、動作原理

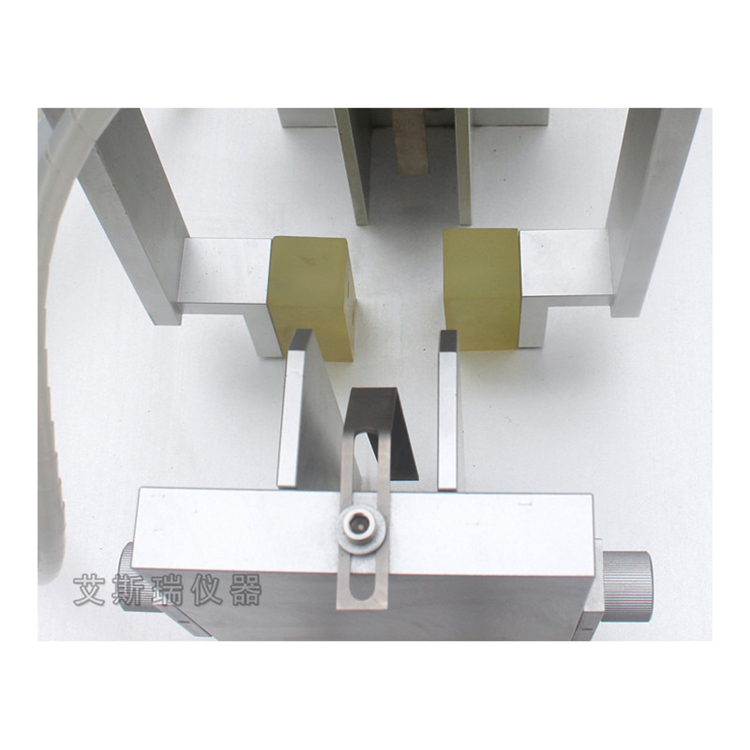

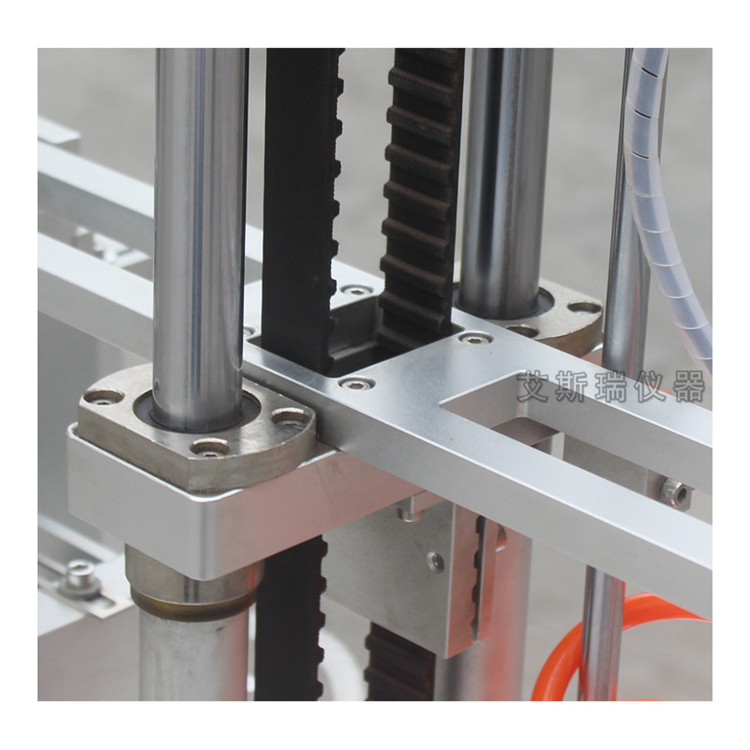

電機帶動上夾具（氣手指）下降將手機夾住，上升，鬆開氣手指，手機成自由跌落運動，此時雙動氣缸伸縮將手機推至上夾具能夾住之位置，電機帶動上夾具（氣手指）下降將手機夾住，上升，樺開氣手指，手機成自由跌落運動，如此反複直至設定次數。
三、特點：可設定次數自動停止

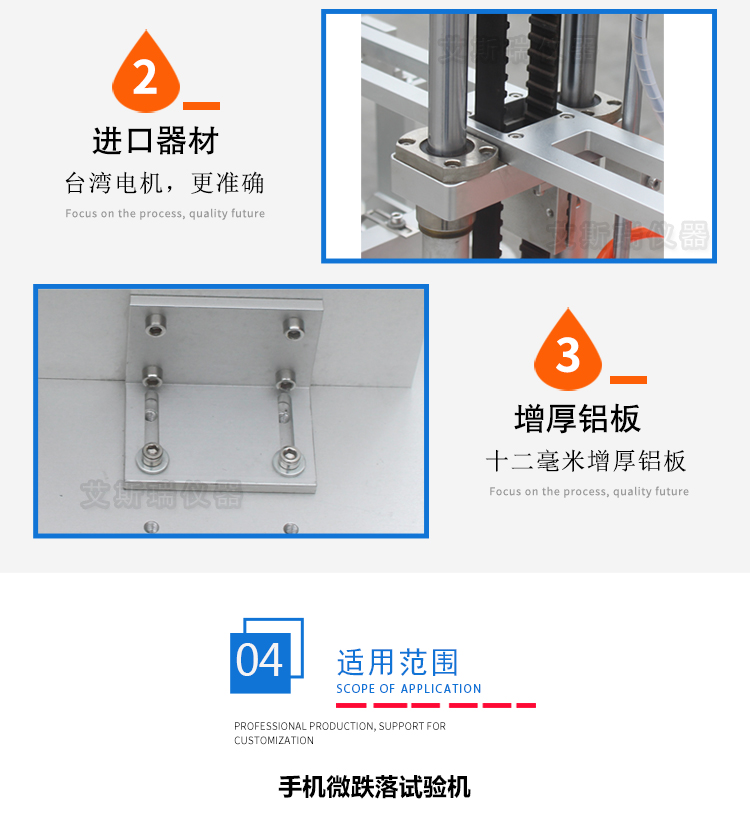

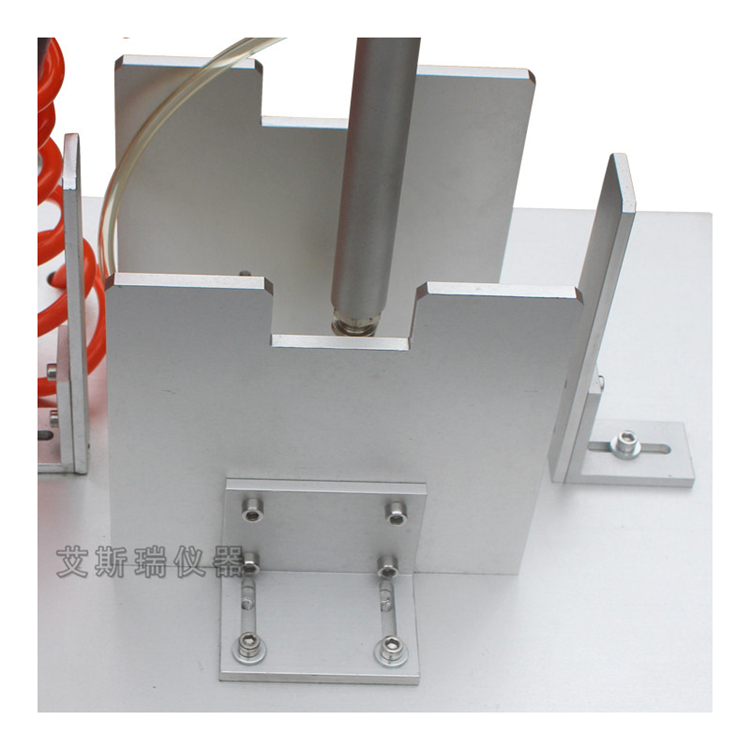

跌落表麵材料：鋁，厚度為12mm。跌落處擋板複位。
提示功能：能設定按鍵次數定值，可自動停止測試。
本機采用日本信濃電機作為手機提起、跌落驅動源，耐久使用；能實現手機等產品反複跌落，以檢測產品由一定高度落下之耐衝擊性；

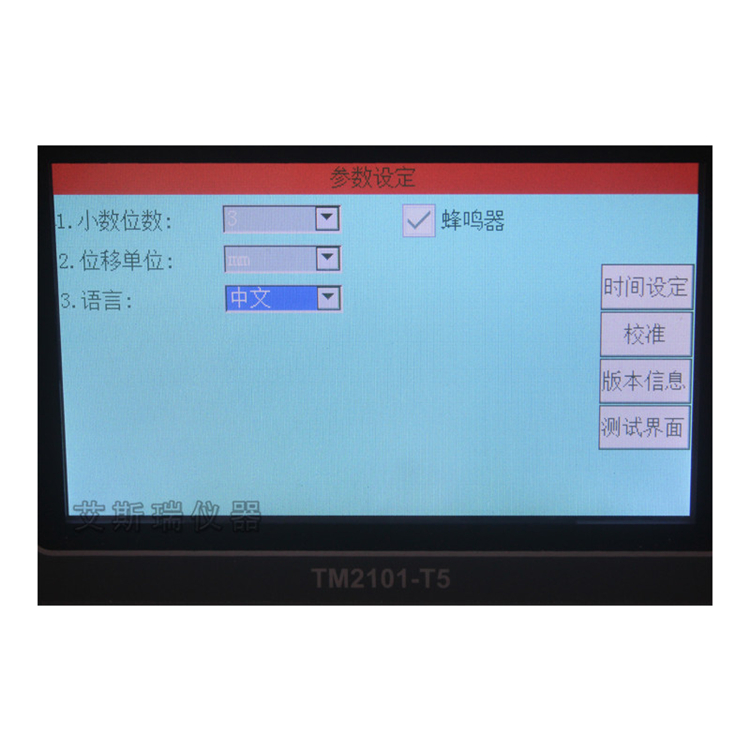

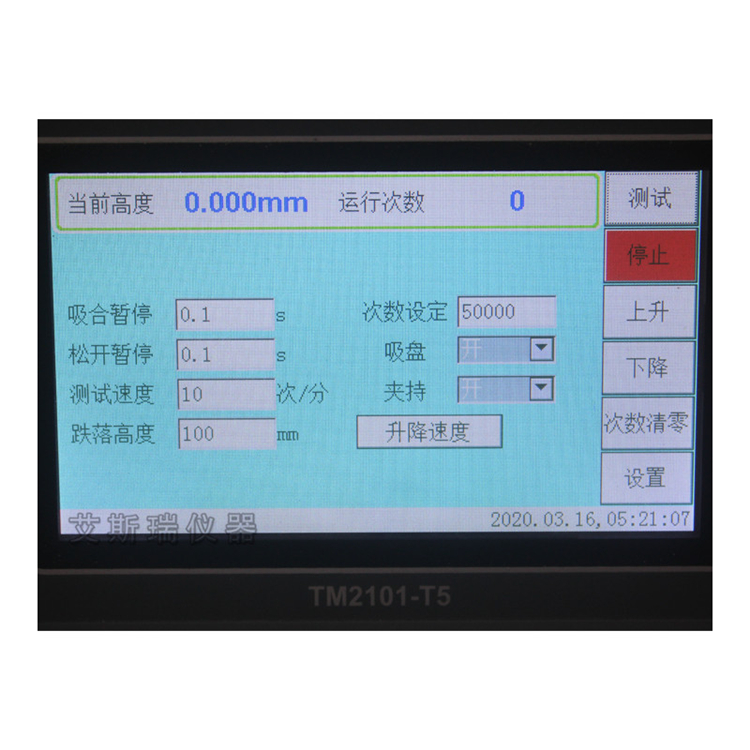

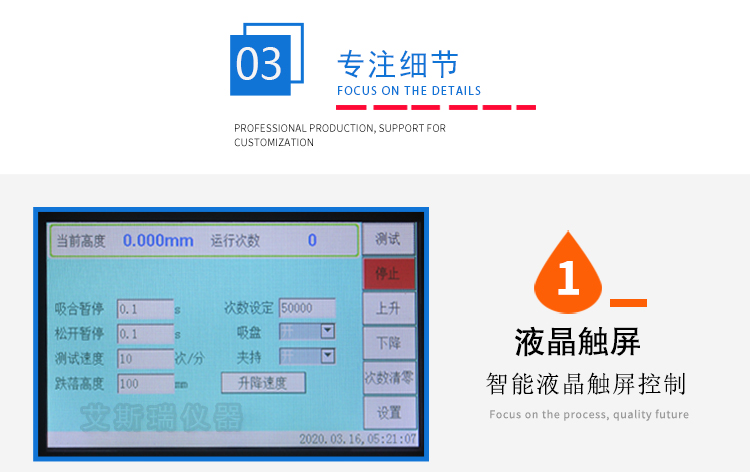

由於采用氣動組件及專製控製方式，極大地提升測試速度和一致性；采用顯控液晶觸摸式控製屏+PLC可編程控製器作動作程控；同時計數，到達設定次數自動停止測試
四、主要配置
1、觸摸屏：1個、PLC：1個
2、上升、下降電機：1套（SMC）
3、真空吸盤：1個（SMC）
4、真空發生器：1個（SMC）





本機適用於手機、電話機聽筒、對講機、MP3、CD、電子詞典等小型電子消費類產品作重複跌
落測試。
