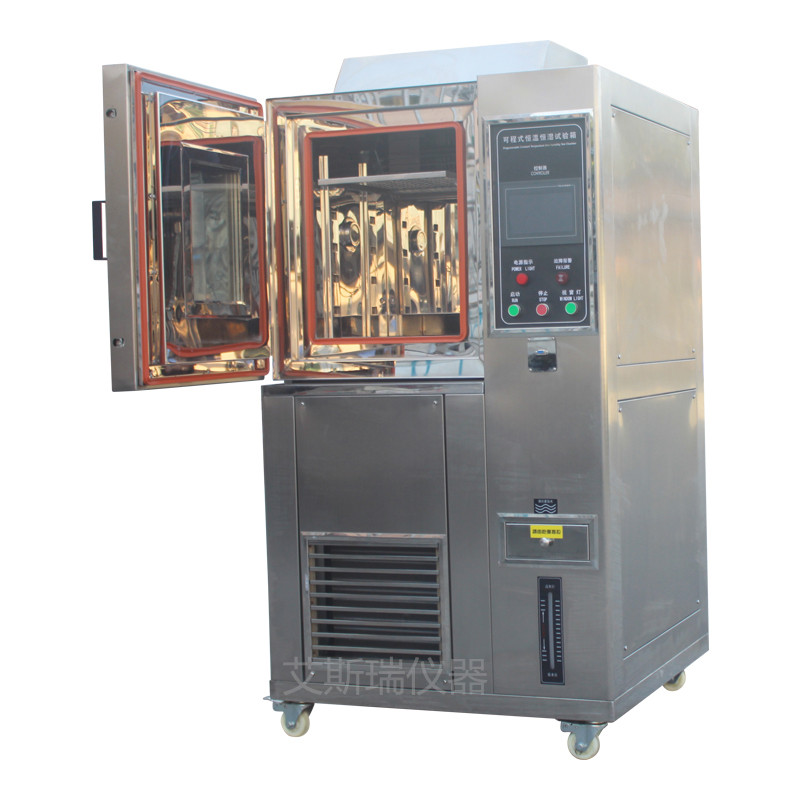

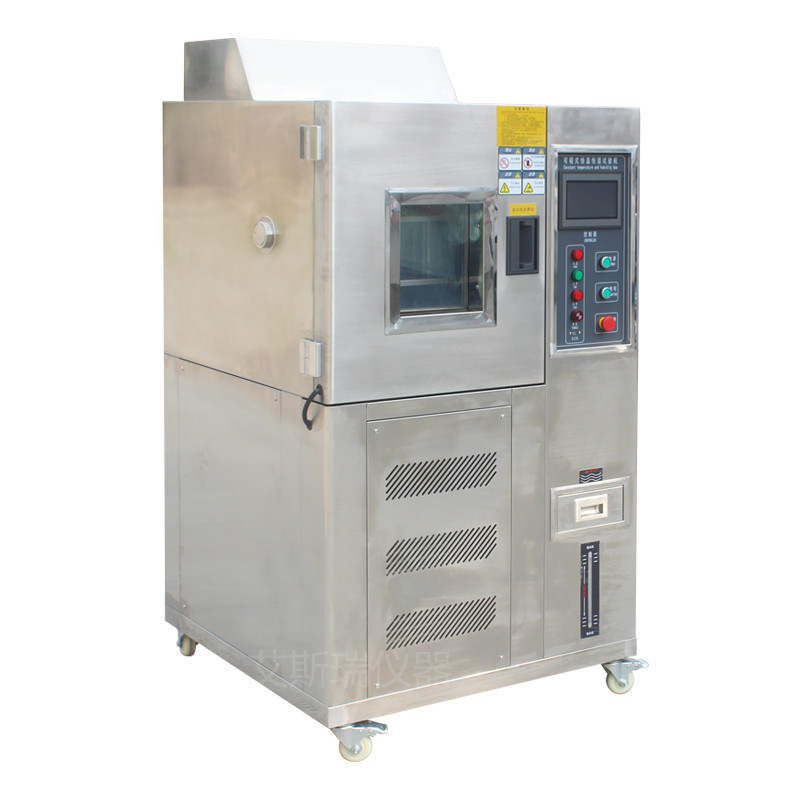

產品名稱		可程式恒溫恒濕試驗箱
試樣限製		本試驗設備禁止： 易燃、易爆、易揮發性物質試樣的試驗或儲存 腐蝕性物質試樣的試驗或儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗或儲存 放射性物質試樣的試驗或儲存 劇毒物質試樣的試驗或儲存 試驗或儲存過程中可能產生易燃、爆炸、揮發、劇毒、腐蝕及放射性物質的試樣的試驗或儲存
容積、尺寸和重量
型號	ASR-T80	ASR-T150	ASR-T225	ASR-T408	ASR-T800
內箱尺寸W×H×D(cm)	40×50×40	50×60×50	50×75×60	60×85×80	100×100×80
外箱尺寸W×H×D(cm)約	110×136×71	117×146×85	117×166×91	140×176×101	170×186×111
內箱容積(L)	80	150	225	408	800
溫度範圍	A:-20℃～150℃  B: -40℃～150℃   C: -60℃～150℃   D: -70℃～150℃
濕度範圍	20%～98%RH(10%～98%RH/5%～98%RH)
溫濕度解析精度	0.1℃,0.1%RH
溫濕度分布精度	2.0℃,3.0%RH
溫濕度控製精度	±0.3℃；±2.5%RH
升溫/降溫時間	約3.0℃/分鍾；約1.0℃/分鍾
保溫材質	耐高溫高密度氯基甲酸乙醋泡沫絕緣體材料
冷卻係統	氣冷式/單段壓縮機(-40℃)   氣冷式/雙段壓縮機(-40℃～-70℃)
保護裝置	無熔絲開關、(壓縮機過載、冷媒高低壓、超濕度超溫)保護開關、保險絲故障警告係統
配件	記錄器(選購)、觀視窗、50mm測試孔、PL箱內燈、隔板、幹濕球紗布
控製器	韓國TEMI880
電源	1φ 220V AC±10% 50/60Hz  /  3φ 380V AC±10% 50/60Hz
測試環境條件		環境溫度為+5~+28℃、相對濕度≤85%、試驗箱內無試樣條件下
測試 方法		GB/T 5170.2-2008 溫度試驗設備 GB/T 5170.5-2008 濕熱試驗設備
溫度 範圍		-40℃～+150℃
濕度範圍		20%---98% 濕度  溫度（25至85度可做濕度）
溫度波動度		≤0.5℃（注：如按GB/T5170.2-1996表示，波動度為≤±0.25℃）
溫度 偏差		±2℃
溫度均勻度		小於等於±2℃
升溫 時間		3℃/min（平均升溫速率）
降溫 時間		1℃/min（平均降溫速率）
濕度範圍 （僅濕熱型）		（20～98）%RH（參照溫濕度可控製範圍圖，無有源濕、熱負載） 溫濕度可控製範圍圖
相對濕度偏差 （僅濕熱型）		±2.0%RH
滿足試驗方法		GB/T2423.1-2008(IEC60068-2-1:2007) 低溫試驗方法 Ab GB/T2423.2-2008(IEC60068-2-2:2007) 高溫試驗方法Bb GJB150.4-1986   低溫試驗  GJB150.3-1986   高溫試驗
		GB/T2423.3-2006(IEC60068-2-78:2007)恒定濕熱試驗方法Cab GB/T2423.4-2008(IEC60068-2-30:2005) 交變濕熱試驗方法Db GJB150.9-1986   濕熱試驗（圖1、圖2） （每立方米負載不大於35kg/m3鋼的熱容量，濕熱試驗時無有源濕、熱負載）

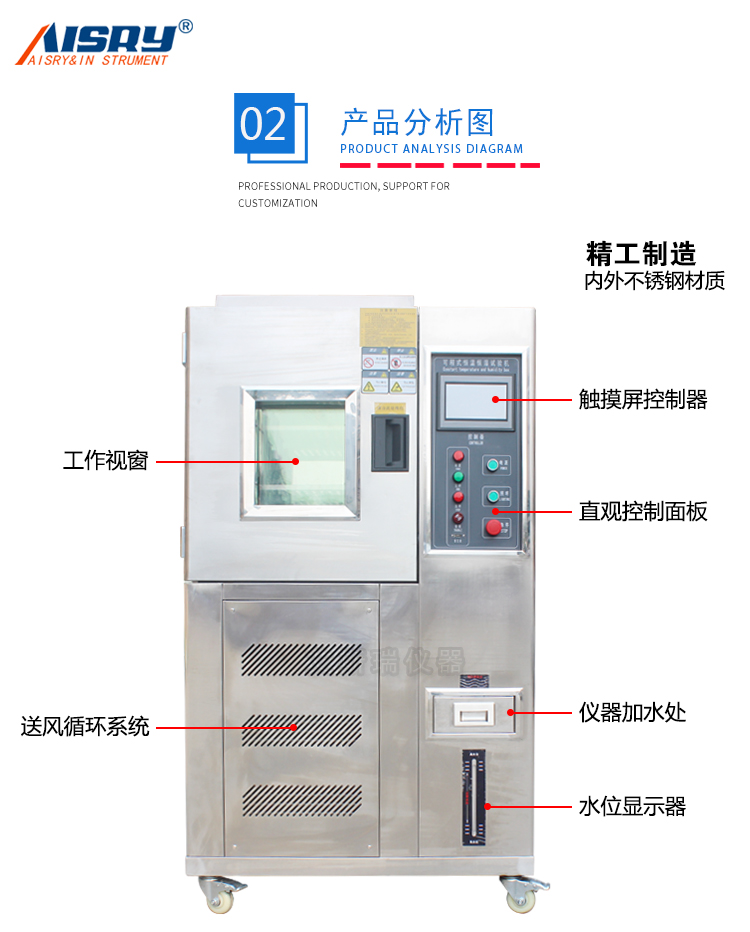

結構特征
保溫圍護結構		1.外壁材料：優質沙麵不鏽鋼板 2.內壁材料：優質鏡麵不鏽鋼板 （密封條可耐高低溫範圍-100度----+300度，壽命10年） 3.箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維
空氣調節通道A		1. 采多翼離心式循壞風扇，加強軸心加耐高低溫之旋轉葉片鋁合金製成，以達強製對流。 2. FLOW THROW送風方式；水平擴散垂直熱交換弧形循環。 3. 可調式側吹出風口及護綱回風口。

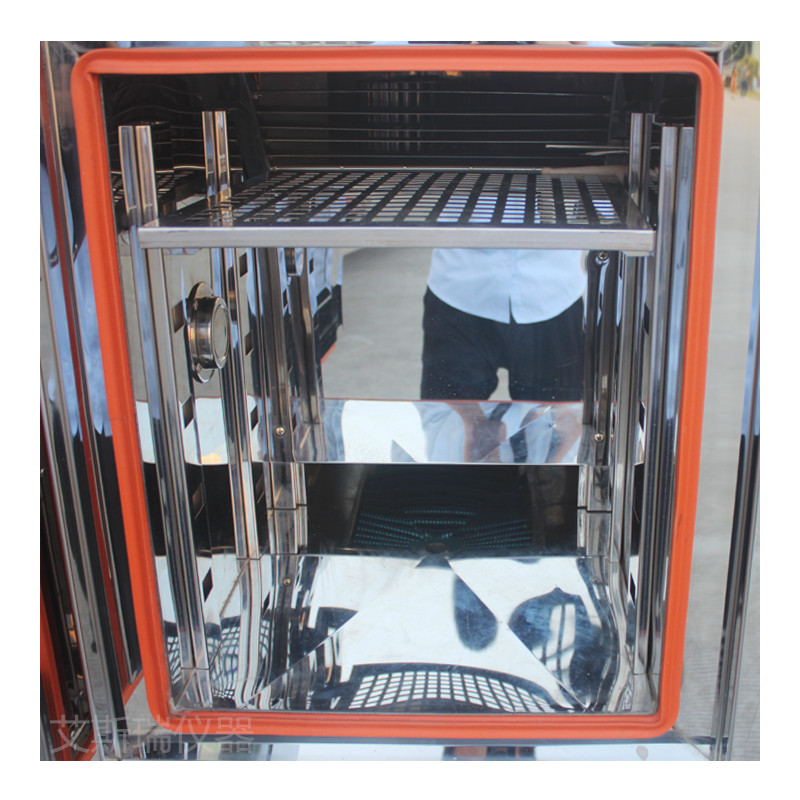

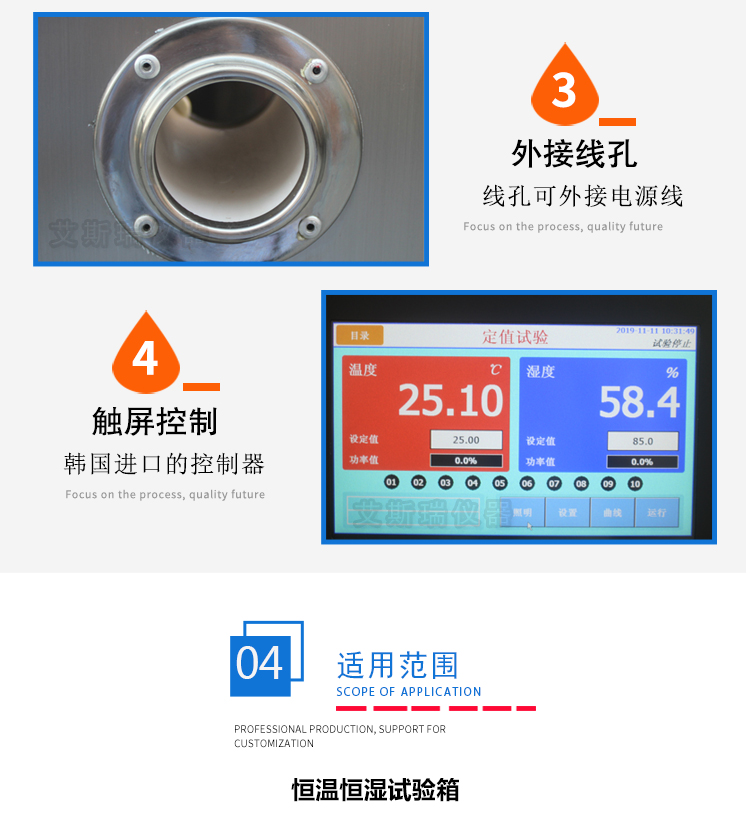

試驗箱標準配置		1.觀察窗：透明電熱膜中空鋼化玻璃1個（位於門上） 2.引線孔：φ50mm 1個（位於箱體左側） 3.門上備室內照明燈(高效長壽節能燈) 4.移動腳輪：4個 5.樣品架：不鏽鋼樣品架1層，掛鉤4個，承重(均布):25kg/層 （箱內樣品累計總承載不超過：100kg）
門		單開鉸鏈門（麵對箱體時，左鉸鏈，右把手），配觀察窗、照明燈、窗框/門框防凝露電熱裝置

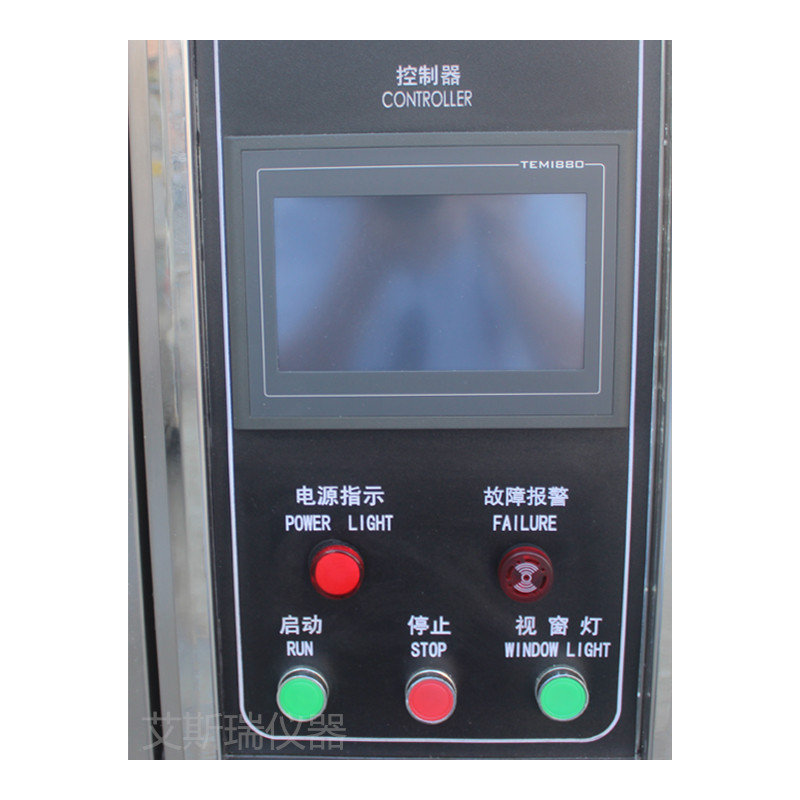

控製麵板		控製器顯示屏、電源開關及狀態指示燈
機械室		製冷機組、接水盤、排水孔 冷凝風機、冷凝器進風口、補給水箱
配電控製櫃		IO板、機床變壓器、鎮流器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、熱繼電器、保險絲、空氣開關
加熱器		1.鎳鉻合金電熱絲式加熱器 2.加熱器控製方式：無觸點等周期脈衝調寬，SSR（固態繼電器） 3.加熱器功率：12KW
加濕器 （僅濕熱型）		1.外置可拆卸鍋爐加濕方法 2.不鏽鋼鎧裝加熱器 3.加熱器控製方式：無觸點等周期脈衝調寬，SSR（固態繼電器） 4.水位控製裝置，加熱器防幹燒裝置，沉澱物收集裝置，液位觀察窗 5.加濕器功率：2.5KW

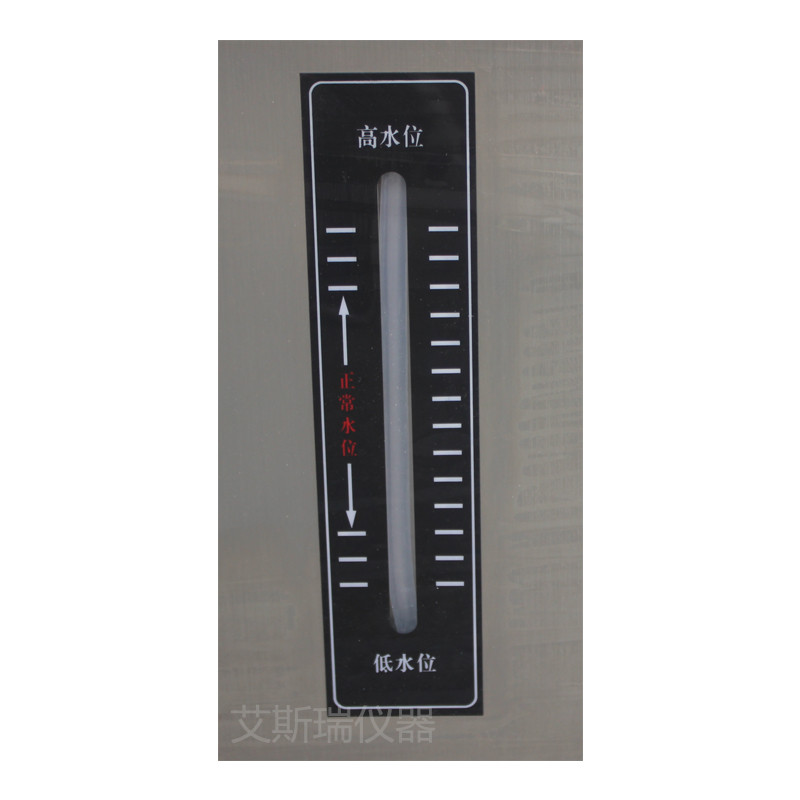

水路 （僅濕熱型）		1.補給水箱50L，含高低水位指示，可拆卸清洗 2.高效電磁擠壓水泵，可連續運轉5000H 4.高低溫雙水位電子液位開關，可防止誤動作 5.缺水空焚超溫保護+超低水位保護+供水超時，確保設備安全運行

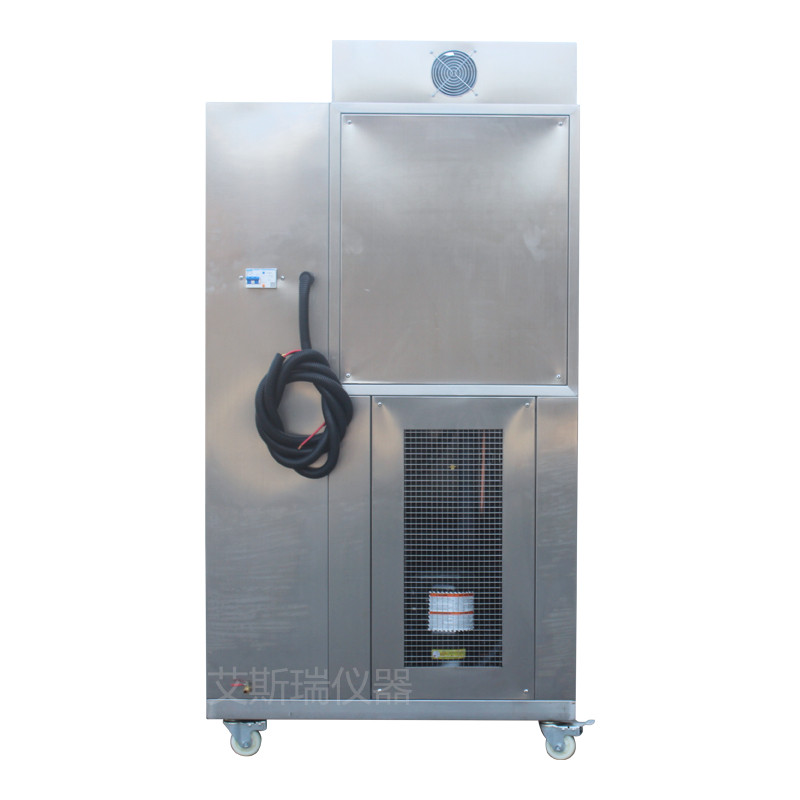

電源線孔及排水孔		位於箱體背麵
製冷係統
工作方式A		采用二級壓縮
製冷壓縮機		全封閉低噪音轉子式壓縮機
蒸發器		翅片管式換熱器（兼做除濕器）
冷凝 器		風冷式：翅片管式換熱器。
節流裝置		膨脹閥+毛細管
板式熱交換器 （複疊式製冷係統采用）		不鏽鋼釺焊板式換熱器
製冷機控製方式		1.控製係統根據試驗條件自動調節製冷機運行較佳節能工況 2.蒸發器製冷量由控製係統驅動電磁閥切換 3.壓縮機回氣冷卻回路
製 冷 劑		R404a/R23（臭氧耗損指數均為0，R23為複疊式製冷係統采用）
電氣控製係統

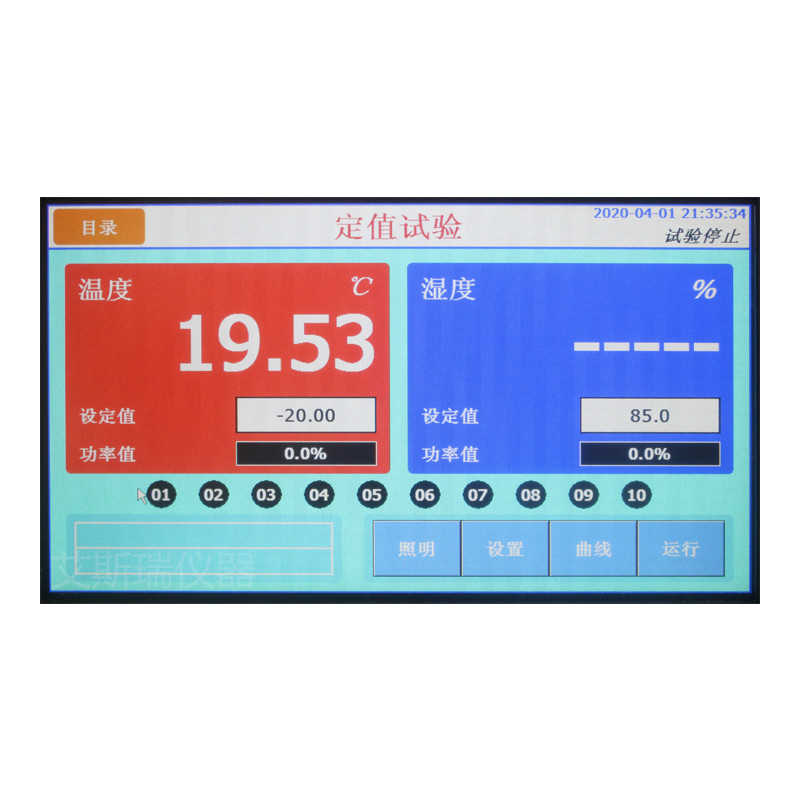

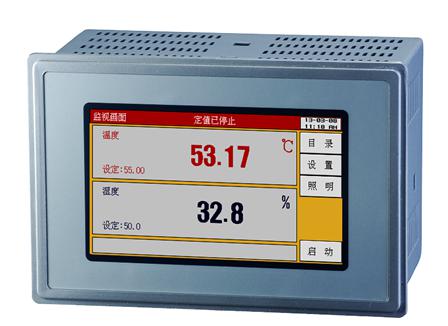

控製器型號		韓國三元TEMI880
顯示器		TEMI880：5英寸，
運行方式		程序方式、定值方式
設定方式		TEMI880中英文菜單（可自由選擇），觸摸屏方式輸入
程序容量		TEMI880（觸摸式） 1.程序：10組範圍  2.段數：120段 範圍 3.循環數：可無限循環
設定範圍		溫度：根據設備的溫度工作範圍調整
分辨率		溫度：0.1℃；時間：1min; 濕度：0.1％RH(溫濕度試驗設備)
輸入		PT100白金熱電阻
控製方式		1.抗積分飽和PID 2.BTC平衡調溫控製方式+DCC智能冷量控製+DEC智能電氣控製 (溫度試驗設備) 3.BTHC平衡調溫調濕控製方式+DCC智能冷量控製+DEC智能電氣控製(溫濕度試驗設備)
曲線記錄功能		具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；可記錄時間為180天(當采樣周期為60S時)
附屬功能		1.故障報警及原因、處理提示功能 2.斷電保護功能 3.上下限溫度保護功能 4.日曆定時功能(自動啟動及自動停止運行) 5.自診斷功能。
溫濕度測量		溫度：PT100白金熱電阻 濕度：幹濕球溫度計法（僅濕熱型）
濕熱係統供水（僅濕熱型）
供水方式		水泵提升

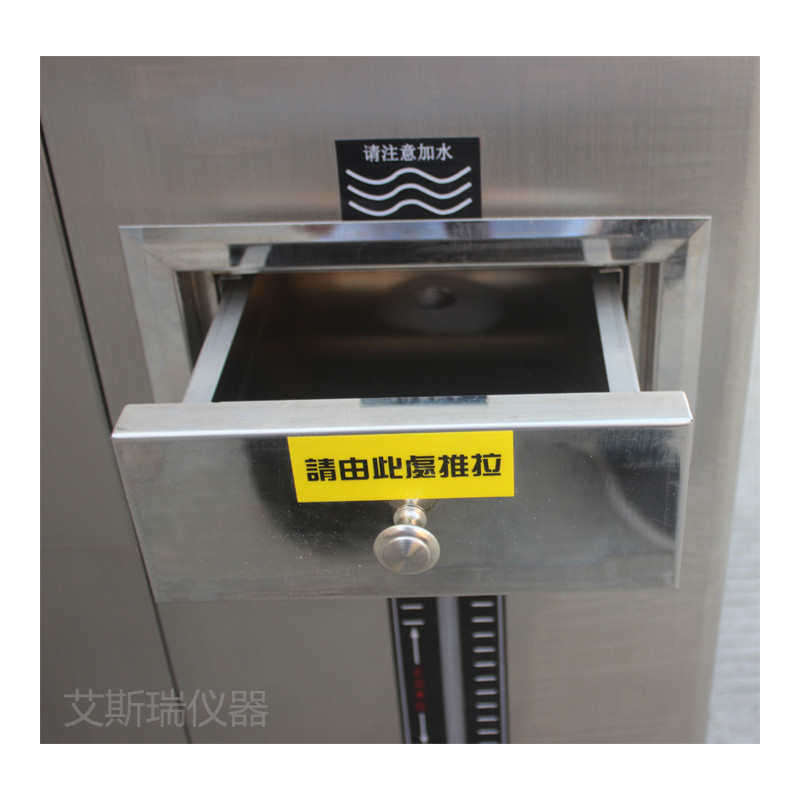

供水裝置位置		正麵抽屜式水箱
儲水箱容積		50L（手提式）
供水水質要求		電阻率≥500Ω·m
安全保護裝置
製冷係統		1.壓縮機過熱 2.壓縮機過流 3.壓縮機超壓 4.冷凝風機過熱
加濕係統（僅濕熱型）		1.加濕熱管幹燒 2.水位異常 3.供水超時
試驗箱		1.可調式超溫 2.空氣調節通道極限超溫 3.風機電機過熱
其它		1.總電源相序和缺相保護（三相式電源適用） 2.過載及短路保護 3.箱體多次開門造成製冷係統故障報警保護
其他配置
電源線纜		220V  4KW
總電源開關		NFB斷路器
運輸		試驗箱為整體式，整體運輸
使用條件		由用戶保證下列各項條件

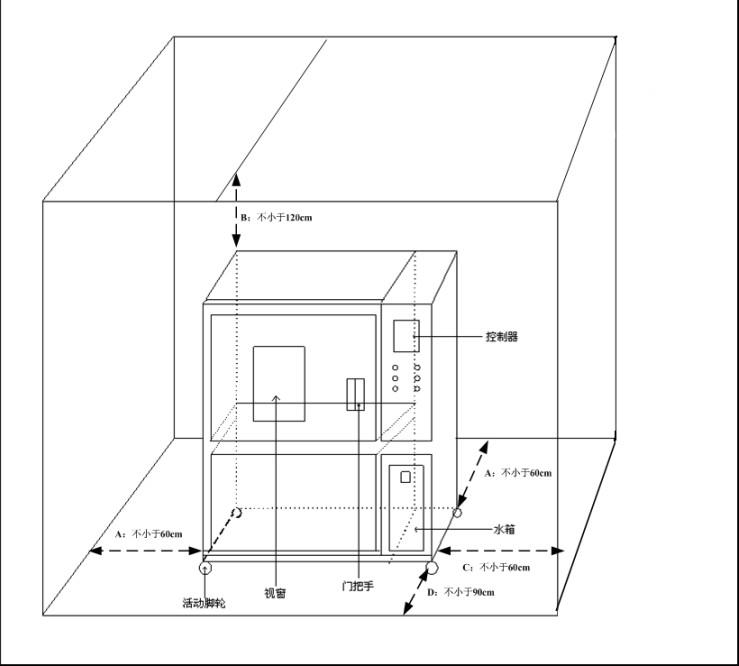

安裝場地		1.地麵平整，通風良好 2.設備周圍無強烈振動 3.設備周圍無強電磁場影響 4.設備周圍無易燃、易爆、腐蝕性物質和粉塵 5.設備周圍留有適當的使用及維護空間，如下圖所示：
		A：不小於60cm   B：不小於120cm  C：不小於60cm  D: 不小於120cm
環境條件		1.溫度：5℃～35℃ 2.相對濕度：≤85% 3.氣壓：86kPa～106kPa
自來水 （僅限配純水機的濕熱型設備）		流量≥200kg/h，壓力0.1MPa～0.25MPa 自來水符合GB 5749-1985 生活飲用水衛生標準 注：純水機備DN15內螺紋接頭

本係列溫濕試驗箱能模擬各種溫濕度環境，進行高低溫恒定、漸變、突變或濕熱試驗。適用於
檢測電子、LED、電器、通訊、儀表、塑膠製品、金屬、化工、食品、汽車等產品。
