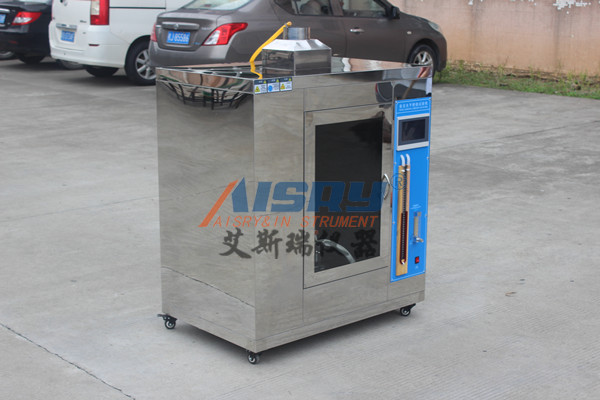

水平垂直燃燒實驗機（按鍵式）麵板按鍵說明

水平垂直燃燒實驗首要參照UL 94-2006、IEC60695-11-4 、IEC 60695-11-3、GB/T5169-2008係列等規範選用規定尺度的本生燈(Bunsenburner)和特定燃氣源(甲烷或丙烷)，按必定的火焰高度和必定的施焰視點對呈水平或垂直狀態的試樣定時施燃若幹次，以試樣點著燃燒、灼熱燃燒的持續時刻和燃燒餘焰平息後的試樣長度等來評定其可燃性及著火危險功能。

首要針對UL94之V-0 V-1V-2 、UL94之HBF HF-1 HF-2 、UL94與GB/T5169之5VA和5VB級資料的可燃性進行定級評定。適用於照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研討、出產和質檢部門，也適用於絕緣資料、工程塑料或其它固體可燃資料職業。

水平/垂直燃燒實驗機麵板按鍵說明：
1、電源開關：電源為AC220V50HZ，把電源線接通電源，翻開電源開關，儀器發動；
2、燃燒時刻：按規範要求設定好施加於試樣的燃燒時刻，當儀器發動燃燒後會立刻開端計時，設定時刻抵達後，天然跳到停燃時刻計時器，停燃計時可是作業；
3、餘燃時刻：當燃燒時刻抵達後，餘燃時刻計時開端作業，直到試樣火焰天然平息，無下跌物或所有物體無明火事，按下“餘燃暫停”鍵，計時器上時刻會定格於顯現屏上，記錄時刻記為餘燃時刻。
4、餘焰時刻：當燃燒時刻抵達後，餘焰時刻計時開端作業，直到試樣火焰天然平息時，按下“餘焰暫停”鍵，計時器上時刻會定格於顯現屏上，記錄餘焰時刻。
5、計數器：此實驗機可做循環燃燒實驗。做循環燃燒實驗時，按規範要求設定好燃燒時刻，發動燃燒後，抵達燃燒時刻，噴燈主動平息，此時調查試樣燃燒狀況，試樣上火焰平息後（或設置的停燃時刻抵達後），噴燈從頭燃燒，做第二次施加火焰，直到規定的實驗次數後，取下試樣，調查試樣燃燒狀況。
6、燃氣流量調理：調理燃氣流量巨細，逆時針調理為大，順時針調理為小。
7、發動：按規範要求設定好燃燒時刻，按下“發動”鍵，燃燒器燃燒，點著噴燈，火焰施加於試樣上開端燃燒。
8、中止：按下“中止”鍵，計時器悉數複位。
9、排氣開關：按下“排氣”鍵，排氣抽風機作業，並掃除箱體內廢氣。
10、手動 / 主動：手動燃燒 /主動燃燒的切換鍵，做單次燃燒請撥到手動方向；循環燃燒實驗時，設置好餘燃時刻（即停燃時刻），並請撥到主動方向

水平垂直燃燒實驗機（觸摸屏）適用規模
用於測驗塑料類及非金屬資料類物質燃燒功能的實驗儀器。適用於塑料和非金屬資料試樣處於50W火焰條件下，水平或垂直方向燃燒功能的實驗室測定方法。

產品功能特色
1.可編程操控器觸摸屏+PLC操控,實現操控/檢測/計算/數據顯現多功能
2.主動化程度高：主動記錄實驗時刻，主動顯試成果，主動計時，主動燃燒，施焰完畢後本生燈主動退回,可選擇是否封閉燃氣
3.發動時可選擇是否主動燃燒
4.款式夾前、後、上、下進退均可觸摸屏操控，發動、中止、燃氣、計時、燃燒、保存、保存、照明、排風均通過觸摸屏操控實現，指尖輕觸即可完結實驗
5.計時按鈕合作PLC主動記錄貯存燃燒耗時刻
6.實驗時刻係統主動記錄，並生成實驗成果

相關技術參數
①儀器合適作業條件及首要技術指標
環境溫度：室溫～40℃；相對濕度：≤75％；
供電電壓和功率：220V±10％50HZ功率150W
水平與垂直燃燒測驗程序在觸摸屏上可切換，實驗成果可存儲在觸摸屏內，實驗成果可查詢；
本生燈主動燃燒，主動計時，燃燒時刻恣意設定（可在觸摸屏上預設）
本生燈內徑9.5mm±0.5mm
本生燈發動前可選擇是否主動燃燒
施加火焰完畢本生燈主動退回，本生燈退回是可選擇是否封閉燃氣
氣源：液化石油氣（仲裁時加工業甲烷氣）；
鋼板靜電噴箱體
大於0.5立方米（支撐非標定做0.75m³、1m³巨細及不鏽鋼原料箱體）
儀器重量約：100kg
作業電源： 220V AC50HZ
計時規模：0~999.9s記時精度：10s±0.2s　30s±0.2s；
施焰時刻：0～999.9S（可調，可在觸摸屏上預設）
餘焰時刻： 0～999.9S
餘灼時刻： 0～999.9S
線性燃燒速率（V）PLC主動計算，觸摸屏顯現並保存
燃燒視點：0°、20°、45°可選擇
火焰高度： 20mm ~ 175mm可調
火焰溫度：（100-1000）℃可調
氣體流量：氣體流量105ml/min-1000ml/min可調
燃燒燈：燈管內徑9.5±0.3mm,長度：100mm±10mm
時刻設備：能到0．1S
位置調理：樣品夾支架可上下、左右調理，燃燒座可前後調理，調理行程均大
外型尺度:寬1160mm×深600mm×高1310（含腳）mm
燃燒實驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm,布景黑色，布景照度≤20Lux
頂部配有靜音且防回流排風設備，實驗完畢後可排出燃燒所發生煙氣

②設計規範：
GB-T2408-2008《塑料燃燒功能的測驗-水平法和垂直法》（ANSI/UL94-2006）
GBT10707-2008《橡膠燃燒功能的測定》方法B（即GB-T13488《橡膠燃燒功能測定—垂直燃燒法》）
③適用規範：
GJB360B-2009電子及電氣元件實驗方法111
GB/T5169.16-2008、ANSI/UL94、IEC60950-1、IEC695-2-2
②設計規範：GB-T2408-2008《塑料燃燒功能的測驗-水平法和垂直法》（ANSI/UL94-2006）
③適用規範：GB-T13488《橡膠燃燒功能測定—垂直燃燒法》
GB/T5169.16-2008、ANSI/UL94、IEC60950-1、IEC695-2-2
