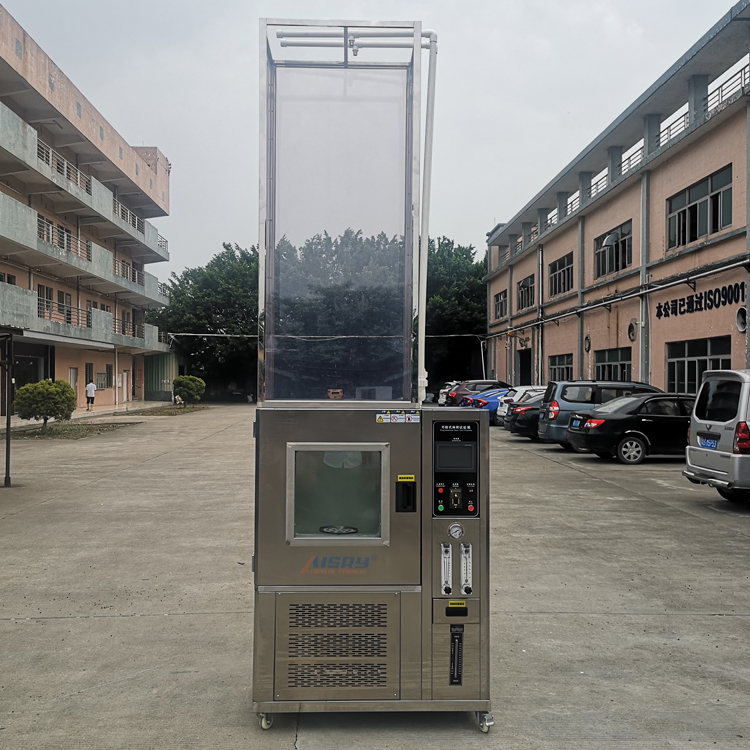

IP防水等級實驗機是根據GB4208-2008<<外殼防護等級(IP代碼)>>、GB4702.2-2005、GB4706.32-2012規範要求設計製造.該設備廣泛用於燈具及電工電子產品認證檢測組織及出產企業品管部門對產品的IPX4、IPX5、IPX6、的防水檢測用途。設備程式中有規範實驗選項，用戶可選擇需求的規範測驗項無需設置即可進行實驗；另配有自定義測驗選項，用戶可自行設置測驗數據，以適應不同的測驗規範；同時確保了實驗數據的可靠性與準確性。該成套設備由擺管淋雨實驗機、手持花灑頭、UL淋雨設備、手持噴嘴（ф6.3、ф12.5）、智能供水係統、旋轉載物台、歸納操控櫃組成。

擺管淋雨實驗機功用參數：

1、適用於進行產品的IPX4測驗。
2、擺管規範：R1000mm、R1200mm、R1400mm、R1600mm（規範裝備）。
3、開孔總計別離：62/75/87/100個
4、擺管資料：不鏽鋼。
5、搖擺頻率可調
6、滴水孔徑：φ0.4mm。
7、噴嘴夾角：1800（IPX4）。
8、搖擺夾角：3500約3600（IPX4）。
9、降雨量 0.07L/min(差錯±5%)或用戶自設定參數。
10、 實驗時刻：10min、可自行設定時刻。
11、 機體資料：SUS304不鏽鋼。
12、 外形尺度（L×D×H）：約2600×2500×4200mm。

手持噴嘴功用參數：

1、適用於進行大件產品的IPX4測驗。
2、孔徑：φ0.5mm。
3、孔 數：121個。
4、中間孔1、內兩圈24個孔夾角30°、外四圈96個孔夾角15°。
5、噴頭球麵直徑：Sφ75.5。
6、鋁質擋板、不鏽鋼平衡錘
7、實驗時刻：3分鍾、用戶設定時刻（操控係統操控）。

UL噴淋設備

一、本噴淋設備按照UL1598規範中第19.17條款及圖中的要求設計和製造。

下噴式噴淋架：共1套，由噴淋架、噴咀（3個，UL檢驗組織處購買）、壓力表（3個，Φ150mm指針式高精度壓力表丈量水壓力，量程0～0.1Mpa，分辨率為0.5KPa）、水閥等組成。

噴淋架悉數選用不鏽鋼管加工焊接而成。

外觀大尺度約為：寬1500㎜×深500㎜，各個管之間的尺度按規範要求(如下圖示)，高從1300～2000㎜可任意調理，4個地腳可微調高度。

水泵、水件及相關操控電器：增壓水泵：出水速率≥30L/min±5%、出水壓力大2.5kgf/cm2，水泵運用電源為單相AC220V，功耗約為550W



淋水噴頭功用參數：

1、適用於進行產品的IPX5、IPX6測驗。
2、孔徑：ф6.3mm（IPX5）、ф12.5mm（IPX6）。
3、IPX5、IPX6噴嘴螺紋聯接、快速更換。
4、不鏽鋼原料。
5、水流量：12.5±0.626L/min(IPX5)、100±5L/min(IPX6)
6、實驗時刻：3分鍾、用戶設定時刻（操控係統操控）。
7、噴嘴距外殼間隔：2.5-3m(實驗人員操控)。

智能供水與操控係統功用參數：

1、流量操控：智能操控、可在操控櫃選定及設置流量。
2、大流量供水水泵：0～7m3/h（調理閥手動操控）。
3、小流量供水水泵：0～3m3/h（操控櫃屏幕設定、操控器數字操控）。
4、流量操控：電子流量計實時監測、變頻器操控水泵轉速（自IPX1～IPX5）。
5、IPX6流量操控：手動回水閥操控。
6、機體資料：SUS304不鏽鋼。
7、外形尺度（L×D×H）：1100×1200×1500mm。

可旋轉樣品台功用參數：

1、轉台直徑：φ1500mm。
2、載重：75KG
2、轉台轉速：1-4rpm。
3、可歪斜角度：15度。
4、實驗時滾動角度：900、連續滾動。
5、載物台網管型式。
6、樣品供電防水插座。
7、鋁合金帶萬向輪底座。
8、機體資料：SUS304不鏽鋼
9、正回轉操控、滾動動作由操控櫃操控。
10、外形尺度（L×D×H）：1500×1500×1600mm。
11、可調高度範圍：1200mm～2000mm。

歸納操控櫃功用參數：

1、水泵流量操控：變頻調速。
2、流量檢測：電子流量計流量信號反應。
3、流量設定：操控櫃屏幕設定。
4、操控器：PLC。
5、人機界麵：觸摸屏。
6、操控功用：流量操控、擺管淋雨動作操控、載物台動作操控、實驗時刻操控。
7、保護功用：漏電保護、過載保護、短路保護。
