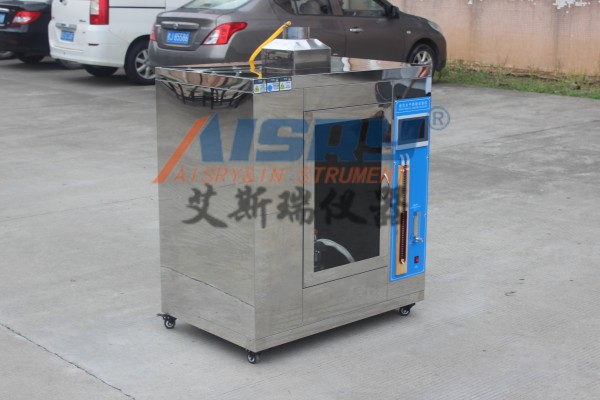

8、塑料水平筆直燃燒實驗機實驗辦法A——水平燃燒實驗

8.1狀況調理

除非相關規範還有要求，通常選用下列條件：

8.1.1一組三根條狀試樣，應在23℃±2℃和50%±5%相對濕度下至少狀況調理48h。一旦從狀況調理箱中移出試樣，應在1h以內（見GB/T2918—1998）測驗試樣。

8.1.2一切試樣應在15℃～35℃和45%～75%相對濕度的實驗室環境中進行實驗。

8.2過程

8.2.1丈量三根試樣，每個試樣在筆直於樣條縱軸處符號兩條線，各自離點燃端25mm±1mm和100mm±1mm。

8.2.2在離25mm標線遠端夾住試樣，使其縱軸近似水平而橫軸與水平麵成45°±2°的夾角。在試樣的下麵夾住一片呈水平狀況的金屬絲網，試樣的下底邊與金屬絲網間的間隔為10mm±1mm，而試樣的自在端與金屬絲網的自在端對齊。每次實驗應鏟除從前實驗在金屬絲網上的剩餘物或運用新的金屬絲網。

8.2.3假如試樣的自在端下彎一起不能堅持8.2.2規則的10mm±1mm的間隔時。把支撐架放在金屬絲網上，使支撐架支撐試樣以堅持10mm±1mm的間隔，離試樣自在端伸出的支撐架的部分近似10mm。在試樣的夾持端要供給滿足的間隙，以使支撐架能在橫向自在地移動。

8.2.4使噴燈的中心軸線筆直，把噴燈放在遠離試樣的當地，一起調整噴燈，使噴燈到達安穩的狀況。有爭議時，運用A實驗火焰作為參比或裁定實驗火焰。

8.2.5堅持噴燈管中心軸與水平麵近似成45°角一起斜向試樣自在端，把火焰加到試樣自在端的底邊，此刻噴燈管的中心軸線與試樣縱向底邊處於相同的筆直平麵上。噴燈的方位應使火焰侵入試樣自在端近似6mm的長度。

8.2.6跟著火焰前端沿著試樣進展，以近似相同的速率回撤支撐架，避免火焰前端與支撐架接觸，避免影響火焰或試樣的燃燒。

8.2.7不改動火焰的方位施焰30s±1s，假如低於30s試樣土的火焰前端到達25mm處，就當即移開火焰。當火焰前端到達25mm標線時，從頭啟動計時器。
注：把噴燈撤至離試樣150mm處便令人滿意了。

8.2.8在移開實驗火焰後，若試樣持續燃燒，記載經過的時刻t，單位為秒，火焰前端經過100mm標線時，要記載損壞長度L為75mm。假如火焰前端經過25mm標線但未經過100mm標線的，要記載經過的時刻t，單位為秒，一起還要記載25mm標線與火焰中止前標痕間的損壞長度L，單位為毫米。

8.2.9別的再實驗兩個試樣。

8.2.10假如組三個試樣中僅一個試樣不契合8.4.1和8.4.2的判據，應再實驗另一組三個試樣。第二組一切試樣應契合相關等級的判據。

8.3核算

火焰前端經過100mm標線時，每個試樣的線性燃燒速率v，單位為毫米每秒，選用式（1）核算：

公式中：
v——線性燃燒速率，單位為毫米每秒(mm/s)；
L——依據8.2.8記載的損壞長度，單位為毫米；
t——依據8.2.8記載的時刻，單位為秒。

注：線性速率的SI單位製為米每秒，而實際運用的單位為毫米每秒。

8.4分級

依據下麵給出的判據，應將資料分成HB、HB40和HB75（HB=水平燃燒）級。

8.4.1HB級資料應契合下列判據之一：

a）移去點燃源後，資料沒有可見的有焰燃燒；
b）在點燃源移去後，試樣呈現接連的有焰燃燒，但火焰前端未超越100mm標線；
c）假如火焰前端超越100mm標線，但厚度0mm～10mm、其線性燃燒速率未超越40mm/min，或厚度低於0mm時未超越75mm/min；
d）假如實驗的厚度為0mm±0.2mm的試樣，其線性燃燒速率未超越40mm/min，那麽降至1.5mm小厚度時，就應主動地承受為該級。

8.4.2HB40級資料應契合下列判據之一：

a）移去點燃源後，沒有可見的有焰燃燒；
b）移去點燃源後，試樣持續有焰燃燒,但火焰前端未到達100mm標線；
c）假如火焰前端超越100mm標線，線性燃燒速率不超越40mm/min。

8.4.3HB75級資料，假如火焰前端超越100mm標線，線性燃燒速率不該超越75mm/min。

8.5實驗報告

實驗報告應包含下列內容：

a）注明選用本規範；
b）標識受試產品的具體闡明，包含製作廠名稱、號碼或代號及色彩；
c）試樣厚度，至0.1mm；
d）標稱表觀密度（僅對硬質泡沫資料）；
e）相關於試樣尺度的各向異性方向；
f）狀況調理處理狀況；
g）除切削、修剪和狀況調理外，實驗前的其他處理；
h）施加火焰後，注明試樣是否有接連的有焰燃燒；
i）注明火焰前端是否經過25mm和100mm標線；
j）關於火焰前端經過25mm但未經過100mm標線的試樣，其燃燒經過的時刻和損壞的長度；
k）關於火焰前端到達或超越100mm標線的試樣，均勻燃燒速率v；
l）注明試樣中是否有燃粒或燃滴下落；
m）注明柔軟試樣是否運用支撐架；
n）經過的等級。

9、塑料水平筆直燃燒實驗機實驗辦法B——筆直燃燒實驗

9.1狀況調理

除非有關規範還有要求，否則應選用下列條件。

9.1.1一組五根條狀試樣應在23℃±2℃和50%±5%的相對濕度下至少狀況調理48h。一旦從狀況調理實驗箱中移出，試樣應在1h（見GB/T2918—1998）之內實驗。

9.1.2一組五根條狀試樣應在75℃±2℃的空氣循環烘箱內老化168h±2h，然後，在枯燥實驗箱（見6.10）中至少冷卻4h。一旦從枯燥實驗箱中移出，試樣應在30min之內實驗。

9.1.3工業層合資料能夠在125℃±2℃狀況調理24h，以替代9.1.2所述的狀況調理。

9.1.4一切試樣應在15℃～35℃和45%～75%相對濕度的實驗室環境中進行實驗。

9.2過程

9.2.1夾住試樣上端6mm的長度，縱軸筆直，使試樣下端高出水平棉層（見6.12）300mm±10mm，棉層厚度未經壓實，其尺度近似50mm×50mm×6mm，質量為0.08g。

9.2.2噴燈管的縱軸處於筆直狀況，把噴燈放在遠離試樣的當地，一起調整噴燈（見6.2），使其發生契合IEC60695-11-4：2004A、B或C的規範50W實驗火焰。等待5min，以使噴燈狀況到達安穩。有爭議時，應運用A實驗火焰作為參比或裁定實驗火焰。

9.2.3明晰試樣、操作員和噴燈間的排列方位。

9.2.4使噴燈管的中心軸堅持筆直，將火焰中心加到試樣底邊的中點，一起使噴燈頂端比該點低10mm±1mm，堅持10s±0.5s，必要時，依據試樣長度和方位的改變，在筆直平麵移動噴燈。

注：關於在噴燈火焰作用下長度改變的試樣，運用裝於噴燈上的一個小指示標尺，能夠堅持噴燈頂端與試樣主體部分間10mm的間隔，是一種令人滿意的辦法。

假如在施加火焰過程中，試樣有熔融物或燃燒物滴落，則將噴燈歪斜45°角，並從試樣下方後撤滿足間隔，避免滴落物進入燈管，一起堅持燈管出口中心與試樣殘留部分間間隔仍為10mm±1mm，呈線狀的滴落物可忽略不計。對試樣施加火焰10s±0.5s之後，當行將噴燈撤到滿足間隔，避免影響試樣，一起用計時設備開端丈量餘焰時刻t1，單位為秒，留意並記載t1。

注：丈量t1時，將噴燈撤離試樣150mm的間隔是契合要求的。

9.2.5當試樣餘焰平息後，當即從頭把實驗火焰放在試樣下麵，使噴燈管的中心軸堅持筆直的方位，並使噴燈的頂端處於試樣底端以下10mm±1mm的間隔，堅持10s±0.5s。假如需求，如9.2.3所述的，移開噴燈鏟除滴落物。在第二次對試樣施加火焰10s±0.5s後，當即平息噴燈或將其移離試樣滿足遠，使之不對試樣發生影響一起運用計時設備開端丈量試樣的餘焰時刻t2和餘輝時刻t3，精準至秒。記載t2，t3及t2+t3。還要留意和記載是否有任一顆粒從試樣上落下而且調查是否將棉墊（見6.12）點燃。

注1：丈量和記載餘焰時刻t2，然後持續丈量餘焰時刻t2和餘輝時刻t3之總和，即t2+t3，不重調計時設備記載t3是契合要求的

注2：丈量t2和t3時，把噴燈撤離試樣150mm就能夠了。



9.2.6重複該過程直到按9.1.1狀況調理過的五根試樣及按9.1.2狀況調理過的五根試樣實驗結束。

9.2.7假如在給定條件下處理的一組五根試樣，其間僅一個試樣不契合某種分級的一切判據，應實驗經受相同狀況調理處理的另一組五根試樣。作為餘焰時刻tf的總秒數，關於V-0級，假如餘焰總時刻在51s～55s或對V-1和V-2級為251s～255s時，要外加一組五個試樣進行實驗。第二組一切的試樣應契合該級一切規則的判據。

9.2.8某些資料當經受這種實驗時，因為它們的厚度、畸變、縮短或會燒到夾具，這些資料（假使試樣能恰當成型），能夠依照ISO9773：1998進行實驗。

注：供給的V-2級的PA66資料，按GB/T12006.1—1989以96%硫酸測定的黏度應低於225mL/g，或以90%甲酸測定的黏度應低於210mL/g。別的，假如相對黏度別離大於225mL/g或210mL/g，模塑試樣的相對黏度不該低於所供給類型相對黏度的70%。

9.3核算

由兩種條件處理的各五根試樣，選用式（2）核算該組的總餘焰時刻tf：

公式中：
tf——總的餘焰時刻，單位為秒；
t1，i——第i個試樣的個餘焰時刻，單位為秒；
t2，i——第i個試樣的第二個餘焰時刻，單位為秒。

9.4分級

依據試樣的行為，依照表1所示的判據，把資料分為V-0、V-1和V-2級（V=筆直燃燒）。

等級
V-0
V-1
V-2

單個試樣餘煙火時刻（t1和t2）

≤10s
≤30s
≤30s

任意狀況調理的一組試樣總的餘焰時刻tf

≤50s
≤250s
≤250s

二次施加火焰後單個試樣的餘焰加上餘輝時刻（t2+t3）

≤30s
≤60s
≤60s

餘焰和（或）餘輝是否蔓延至夾具

否
否
否

火焰顆粒或滴落物是否點燃棉墊

否
否
是

注：假如實驗成果不契合規則的判據，資料不能運用本實驗辦法分級。可選用第8章所述的水平燃燒實驗辦法對資料的燃燒行為分級。

9.5實驗報告

塑料水平筆直燃燒實驗機實驗報告應包含下列各部分：

a）注明參照本規範；
b）塑料水平筆直燃燒實驗機標識受試資料的具體闡明，包含製作廠名稱代號以及色彩；
c）塑料水平筆直燃燒實驗機試樣厚度,至0.1mm；
d）標稱表觀密度（於硬質泡沫塑料）；
e）相關於試樣尺度的各向異性的方向；
f）狀況調理處理；
g）除切開、修整和狀況調理外的實驗前的其他處理；
h）塑料水平筆直燃燒實驗機每個試樣t1、t2、t3和t2+t3的值；
i）兩種狀況調理處理（見9.1.1和9.1.2）的每組五個試樣的總餘焰時刻tf；
j）注明是否有顆粒或燃滴從試樣上落下以及它們是否點燃棉墊；
k）注明試樣是否燃燒到夾持端；
l）評出的等級（見9.4）。

注：塑料燃燒實驗機假如試樣因為較薄，按第9條所述的筆直燃燒實驗(V)而發生畸變、縮短或燒至夾持端，那麽該資料可用第8條所述的水平燃燒實驗替代，或運用ISO9773：1998柔軟資料的筆直燃燒實驗辦法。
