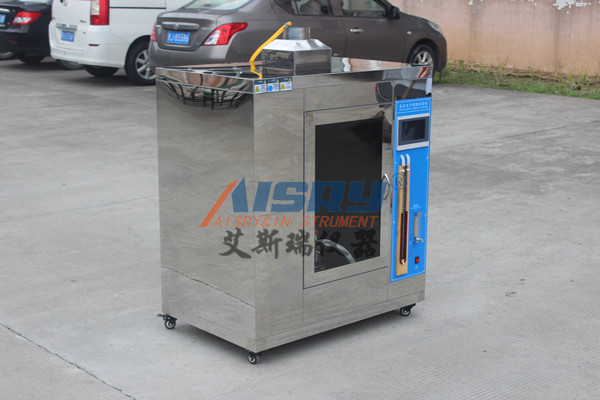

一、塑料水平筆直焚燒實驗儀適合工作條件及技術指標：

環境溫度：室溫～40℃；相對濕度：≤75％；
供電電壓和功率：220V±10％50HZ功率500W
水平與筆直焚燒測驗程序在觸摸屏上可切換，實驗成果可存儲在觸摸屏內，實驗成果可查詢；
本生燈主動焚燒，主動計時，焚燒時刻任意設定（可在觸摸屏上預設）
本生燈內徑9.5mm±0.5mm
本生燈啟動前可選擇是否主動焚燒
施加火焰結束本生燈主動退回，本生燈退回是可選擇是否封閉燃氣
氣源：液化石油氣（裁定時加工業甲烷氣）；
機箱原料：不鏽鋼
機箱厚度：2mm
機箱體積：大於0.75m3立方
外型尺度：1310*650*1560mm長寬高（含腳）mm布景黑色，布景照度≤20Lux
焚燒實驗區容積：＞0.75立方,長*款*高約1050mm×640mm×1300mm
儀器重量約：130kg
計時規模：0~999.9s記時精度：10s±0.2s30s±0.2s；
施焰時刻：0～999.9S（可調，可在觸摸屏上預設）
餘焰時刻：0～999.9S
餘灼時刻：0～999.9S
線性焚燒速率（V）PLC主動核算，觸摸屏顯示並保存
焚燒視點：0°、20°、45°可選擇
火焰高度：10mm~200mm可調
火焰溫度：（100-1000）℃可調
氣體流量：氣體流量105ml/min-1000ml/min可調
燃燒燈：燈管內徑9.5±0.3mm,長度：100mm±10mm
時刻設備：能到0．1S
方位調理：樣品夾支架可上下、左右調理，焚燒座可前後調理，調理行程均大
頂部配有靜音且防回流排風設備，實驗結束後可排出焚燒所發生煙氣

塑料水平筆直焚燒實驗機設計規範：
GB-T2408-2008《塑料焚燒功能的測驗-水平法和筆直法》（ANSI/UL94-2006）
GBT10707-2008《橡膠焚燒功能的測定》辦法B（即GB-T13488《橡膠焚燒功能測定—筆直焚燒法》）

塑料水平筆直焚燒實驗機適用規範：
GJB360B-2009電子及電氣元件實驗辦法111
GB/T5169.16-2008
ANSI/UL94
IEC60950-1
IEC695-2-2

塑料焚燒功能的測定

水平法和筆直法

1、塑料水平筆直焚燒實驗機規模

本規範規則了塑料和非金屬資料試樣處於50W火焰條件下，水平或筆直方向焚燒功能的實驗室測定辦法。

本規範規則了線性焚燒速率和餘焰/餘輝時刻以及試樣的焚燒長度的測定。

本規範適用於按GB/T6343測定的表觀密度不低於250kg/m3的固體以及泡沫資料，不適用於施加火焰後未點燃而發生卷縮的資料；關於薄而軟的資料應運用ISO9773。

本規範規則了焚燒功能等級，可用於質量保證或產品組成資料的預選。當試樣厚度等於資料應用時的小厚度時可取得牢靠的成果。

注：實驗成果受資料組分的影響，如顏料、填料和阻燃劑，以及如各向異性及分子量的影響。

2、塑料水平筆直焚燒實驗機規範性引證文件

下列文件中的條款經過本規範的引證而成為本規範的條款。凡是注日期的引證文件，其隨後一切的修改單（不包含勘誤的內容）或修訂版均不適用於本規範，然而，鼓勵依據本規範達成協議的各方研究是否可運用這些文件的新版本。凡是不注日期的引證文件，其新版本適用於本規範。

GB/T1844.1—2008塑料及樹脂縮寫代號第1部分；基礎聚合物及其特征功能（ISO1041—2001，IDT）

GB/T2918—1998塑料狀況調理和實驗的規範環境（idtISO291：1997）

GB/T5169.5—1997電工電子產品著火危險實驗第2部分：實驗辦法第2篇：針焰實驗（idtIEC60695-2-2：1991）

GB/T5169.17—2002電工電子產品著火危險實驗第17部分：500W火焰實驗辦法（idtIEC60695-11-20：1999）

GB/T5471—2008塑料熱固性塑料試樣的壓塑（ISO295：2004，IDT）

GB/T6343—1995泡沫塑料和橡膠表觀（體積）密度測定（ISO845：1988，IDT）

GB/T6379.2—2004丈量辦法與成果的精準度（正確度與精密度）第2部分：承認規範丈量辦法

GB/T9352—2008塑料熱塑性塑料試樣的壓塑（ISO293：2004，IDT）

GB/T12006.1—1989聚酰胺黏數測定辦法（neqISO307：1994）



GB/T17037.1—1997熱塑性塑料資料注塑試樣的製備第1部分：一般原理及多用途試樣和長條試樣的製備（ISO294-1：1996，IDT）

GB/T17037.3—2003塑料熱塑性塑料資料注塑試樣的製備第3部分：小方試片（ISO294-3：2002，IDT）

GB/T17037.4—2003塑料熱塑性塑料資料注塑試樣的製備第4部分：模塑縮短率的測定（ISO294-4：2001，IDT）

ISO294-2：1996塑料熱塑性塑料注塑試樣第2部分：小拉伸條

ISO294-5：2001塑料熱塑性塑料注塑試樣第5部分：各向異性規範試樣的製備

ISO9773：1998塑料與小火焰點燃源接觸的薄而軟的筆直試樣的燃燒行為的測定

ISO10093：1998塑料焚燒實驗規範點燃源

ISO/IEC導則51：1990規範中含有安全內容的導則

IEC導則104：1997安全出版物的擬定和根本安全出版物和分類安全出版物的運用

IEC60695-11-4：2004著火危險實驗——第11-4部分：實驗火焰-50W火焰設備和承認的實驗辦法

3、塑料水平筆直焚燒實驗機術語和界說

3.1餘焰afterflame點燃源移去後，在規則條件下資料的持續火焰。
3.2餘焰時刻afterflametimet1，t2餘焰持續的時刻。
3.3餘輝afterglow在火焰中止後，或者沒有發生火焰時，移去點燃源後，在規則的實驗條件下，資料的持續輝光。
3.4餘輝時刻afterglowtimet3餘輝持續的時刻。

4、塑料水平筆直焚燒實驗機原理

將長方形條狀試樣的一端固定在水平或筆直夾具上，其另一端暴露於規則的實驗火焰中。經過丈量線性焚燒速率，點評試樣的水平焚燒行為；經過丈量其餘焰和餘輝時刻焚燒的規模和焚燒顆粒滴落狀況，點評試樣的筆直焚燒行為。

5、塑料水平筆直焚燒實驗機實驗的含義

5.1在規則的條件下的資料焚燒實驗對比較不同資料的相對焚燒行為、操控製作工藝或點評焚燒特性的改變具有重要含義。取得的實驗成果取決於試樣的形狀、方向和試樣周圍環境以及點燃條件。

實驗的首要特點是將試樣水平或筆直放置，試樣的放置能夠區別資料可燃性的程度。

實驗辦法A，水平焚燒(HB)，試樣處於水平方位，適用於點評焚燒規模和（或）火焰傳播速率，如線性焚燒速率。

實驗辦法B，筆直焚燒(V)，試樣處於筆直方位，適用於點評實驗火焰移去後焚燒程度。

注1：水平焚燒(HB)辦法和筆直焚燒(V)辦法所取得的成果不等效。

注2：本辦法所取得的成果與GB/T5169.17—2002規則的5VA和5VB焚燒實驗的所得成果不等效，因為本實驗火焰的強度大約低10倍。

5.2按本規範取得的成果，不能用於描繪或點評實際著火條件下具體資料或具體形狀所呈現的著火危險。著火危險的點評需求考慮許多的要素，比如燃料散布、焚燒強度（熱開釋速率）、焚燒產品和環境要素，包含火源的強度、資料暴露的方向和通風條件。

5.3按本規範丈量的焚燒行為受許多要素，比如，密度、資料的各向異性和試樣的厚度的影響。

5.4某些試樣，在施加火焰後未點燃，可能發生縮短或變形，在這種狀況下，要求運用其他的試樣以取得有用的成果。假如不能取得有用的成果，這些資料不適合運用本規範進行點評。

注：對薄而軟的試樣，以及施加火焰未點燃但有一個以上試樣發生縮短，應選用ISO9773：1998進行實驗。

5.5某些塑料的焚燒行為隨時刻而改變，因此，可進行恰當的老化，並對其老化前後進行實驗。優選的烘箱條件是70℃±2℃處理7d，也能夠運用有關各方協商一致的其他老化時刻和溫度，但應在實驗報告中注明。

6、塑料水平筆直焚燒實驗機設備設備由下列部分組成

6.1實驗室通風櫥/實驗箱

實驗室通風櫥/實驗箱其內部容積至少為0.5m3。實驗箱應能調查到實驗，一起應無風，但焚燒時空氣應能經過試樣進行正常的熱循環。實驗箱的內表麵應呈現暗色。當用一個麵向實驗箱後邊的照度計置於試樣方位時，記載的照度值應低於20lx（勒克斯）。為了安全和方便，實驗箱應配有抽風設備（能閉合），如抽氣扇，以除掉可能有毒的焚燒產品。抽風設備在實驗時應封閉，實驗後當即打開，以除掉焚燒殘餘物，此刻可能需求一個強製封閉的風門。

注：在實驗箱中可放一麵鏡子，以調查試樣後邊。

6.2實驗室噴燈

實驗室噴燈應契合IEC60695-11-4：2004火焰A、B或C的要求。
注：ISO10093：1998時點燃然源噴燈P/PF2(50W)進行了描繪.

6.3環形支架

環形支架上應有夾持或等效的設備，以調整試樣的方位。

6.4計時設備

計時設備至少應有0.5s的分辨率。

6.5量尺

量尺的分度應為毫米

6.6金屬絲網

金屬絲網應為20目（近似每25mm開孔20個），由直徑0.40mm～0.45mm的鋼絲製成，而且切成近似125mm的方片。

6.7狀況調理室

狀況調理室應能堅持23℃±2℃和50%±5%的相對濕度。

6.8千分尺

千分尺至少有0.01mm的分辨率。

6.9支撐架

對非自撐試樣應運用支撐架。

6.10枯燥實驗箱

枯燥實驗箱內應有無水氯化鈣或其他枯燥劑，實驗箱應能使溫度堅持在23℃±2℃、相對濕度不超越20%。

6.11空氣循環烘箱

空氣循環烘箱應供給70℃±2℃的處理溫度，除非相關規範還有規則，還應供給每小時不低於五次的換氣速率。

6.12棉花墊

該墊應由的脫脂棉製成。
注：這種棉通常稱作外科脫脂棉或脫脂棉。

7、塑料水平筆直焚燒實驗機試樣

7.1成品實驗

試樣應由能代表產品的模塑樣品切開而成。也可選用與模塑產品一樣的工藝進行製備，或選用其他適合的辦法，例如，依照GB/T17037.1—1999澆鑄或注塑、依照GB/T9352—2008或GB/T5471—2008壓塑或壓鑄成需求的形狀。

假如上述任一辦法都無法製備試樣，就應該運用GB/T5169.5—1997針焰實驗進行型式實驗。

進行任一一種切開操作後，要仔細地從表麵上去除灰塵和顆粒；切開邊際應精細地砂磨，使其具有滑潤的光潔度。

7.2資料實驗

對不同色彩、厚度、密度、分子量、各向異性或類別，或含有不同添加劑或填充/增強資料的試樣進行實驗時，其成果可能不同。

釆用密度、熔體活動和填充/增強資料含量為上下限值的試樣，假如實驗成果為相同的焚燒實驗等級，可認為此試樣代表此規模的資料。假如代表此規模資料的試樣實驗成果不能發生相同的焚燒實驗等級，那麽此成果於所實驗的密度、熔體活動和填料/增強資料含量為值的資料。別的，密度、熔體活動和填料/增強資料含量為中心值的試樣應實驗，以承認每個焚燒等級所代表的規模。

假如實驗成果發生相同的焚燒實驗的等級，就認為未著色試樣和按重量計入的具有多有機或無機顏料的試樣代表了此等級的色彩規模。當某些顏料影響可燃特性時，也應實驗含有那些顏料的試樣。受試的試樣應為：

a）不含著色劑；
b）含有多的有機顏料；
c）含有多的無機顏料；
d）含有對焚燒特性有害的顏料。

7.3條狀試樣

條狀試樣尺度應為：長125mm±5mm，寬10mm±0.5mm，而厚度通常應供給資料的小和的厚度，但厚度不該超越13mm。邊際應滑潤一起倒角半徑不該超越1.3mm。也可選用有關各方協商一致的其他厚度，不過應該在實驗報告中予以注明。

辦法A少應製備6根試樣，辦法B應製備20根試樣。
