紙箱耐破度試驗機技術實現要素

本實用新型涉及試驗機技術領域，尤其是一種紙箱耐破度試驗機。

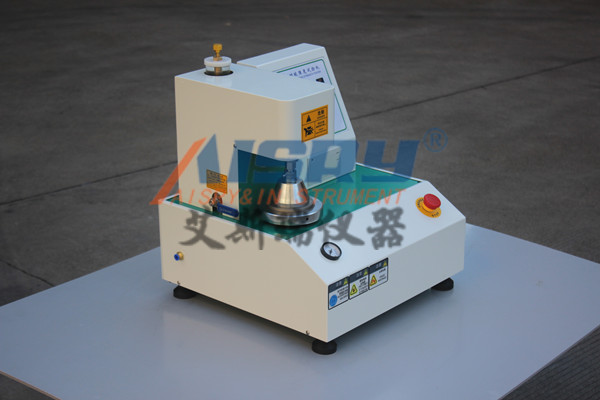

紙箱耐破度測試儀是國際通用的Mullen型儀器，廣泛應用於包裝材料，主要用於測定各種紙板和單層、多層瓦楞紙板的耐破度，也可用於測試絲綢、棉布等非紙質材料的耐破度。隻要把材料放進去，它就能自動檢測，自動測試，自動返回油壓並自動計算，存儲測試數據和打印。該儀器可以數字顯示測試結果，並自動打印數據處理。但現有的紙箱抗破強度測試儀在運輸過程中不便於固定，導致測試儀在箱內容易晃動，容易被碰撞損壞。因此，我們提出一種紙箱抗破強度測試儀來解決上述問題。

技術實現要素:
本實用新型的目的是為了解決現有技術中的不足，提出一種紙箱耐破度測試儀。
為了達到上述目的，本實用新型采用如下技術方案:

本發明包括頂部開口的運輸箱，運輸箱兩側的內壁上設有滑槽，兩個滑槽內固定安裝有同一個放置板，放置板內設有空腔，空腔內滑動安裝有兩個活動板，位於放置板上方的承載板固定安裝在兩個活動板靠近的一側，夾板滑動安裝在兩個承載板靠近的一側。兩塊移動板靠近的一側固定安裝有齒條，兩個齒條都位於一個腔體中；旋轉柱可旋轉地安裝在空腔內，旋轉柱位於兩個移動板之間；旋轉柱上固定套有齒輪，兩個齒條靠近的一側與齒輪齧合；放置板上安裝有旋轉電機，旋轉電機的輸出軸與旋轉柱的底部固定連接。

-空腔的底部內壁上形成有安裝槽，旋轉電機固定安裝在安裝槽的底部內壁上。

-所述放置板的頂部設有兩個通孔，兩個通孔均與所述空腔相通，兩個活動板的頂部分別穿過兩個通孔並延伸至放置板上方。

-試驗機本體放置在放置板的頂部，並且試驗機本體位於兩個夾板之間。

-兩塊承載板靠近的兩側設有緩衝槽，兩塊夾板分別與兩個緩衝槽的側壁滑動連接，在兩個緩衝槽遠離的一側的內壁上固定安裝有多個彈簧，兩個彈簧位於同一水平軸線上靠近的一端與兩塊夾板遠離的一側固定連接。

-運輸箱的頂部設置有箱蓋，該箱蓋覆蓋運輸箱的開口。

與現有技術相比，本實用新型的有益作用是:
齒條、旋轉柱、齒輪、旋轉電機和試驗機本體相配合，旋轉電機帶動旋轉柱旋轉，旋轉柱帶動齒輪旋轉，齒輪帶動兩個齒條移動，移動板、承載板、彈簧、夾板和齒條相配合，齒條帶動移動板移動，承載板帶動移動，通過承載板帶動夾板移動，便於夾持和固定試驗機機體，增加了試驗機的數量。
