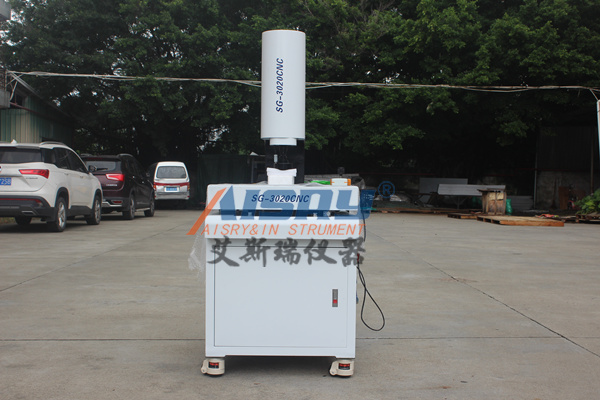

影像測量儀使用之前儀器校準步驟

影像測量儀是近年來發展迅速的高精度測量儀器。隨著科技的發展，其產品日益多樣化，功能也越來越突出。它是由光、電、機械組成的精密測量儀器。基於光學投影原理，結合現代光學技術和計算機處理技術，對工件的邊緣輪廓、長度尺寸、平麵度、角度等一些數值進行測量，通過計算機軟件進行計算，然後以表格、圖像等形式表示出來。讓我們來看看這個儀器的使用要點。

使用圖像測量儀之前，有必要按照以下步驟校準儀器:
1.逐一打開電腦、二次設備等相關設備，點擊二次測量桌麵圖標。
2.將校準板放在測試台上，字符2014朝上。校準板應水平放置在測試台上，沒有異物阻擋或直立。
3.找到校正板的圓圈，關掉上方的LED燈，調試鏡頭調整分辨率和校正燈。

4.單擊測量桌麵上的圖標“圖像校正-校正處理菜單下的三個圓圈”。這時，屏幕上會出現三個圓圈。將屏幕上的三個圓依次搖至參考圓的邊緣或內部。在每個圓圈上單擊鼠標左鍵，就會出現一個藍色的圓圈。然後點擊鼠標右鍵，屏幕上會出現校準成功和放大倍數。單擊“確定”並測量參考圓。
5.標定完成後，測量標準件上的圓孔，測量時單擊自動捕捉邊緣點和圓的命令，然後單擊鼠標右鍵在基準圓的邊緣捕捉三個以上的點來畫圓，尺寸就會自動生成。如果測量的尺寸與標準尺寸一致(公差0.005毫米)，則設備狀態良好。
6.每次校準後，校準器應記錄校準過程中的放大倍數、校準時間、人員和修正的誤差值，以便測量員在實際測試中考慮誤差值。

影像測量儀的安全操作:
1、人員:影像測量儀是高精儀器，操作人員需要經過專業培訓才能操作；
2、操作:必須嚴格按照儀器說明書操作，嚴禁盲目操作。儀器運行過程中，禁止在探頭移動範圍內放置物體或靠在儀器上；
3、避免振動:如果圖像測量儀受到額外的環境振動，測量精度會降。當頻率小於10Hz時，周圍振動的振幅不應超過2μm(峰間差)；當頻率在10赫茲到50赫茲之間時，加速度不應超過0.4加侖，如果振動超過這些限值，應采取防振措施。
4、無塵:影像測量儀的部件應盡可能無塵。雖然防塵罩對影像測量儀有一定的保護作用，但還是要定期清洗。

以上是影像測量儀的相關介紹，供大家參考！
