您的位置（zhì）:
首頁
->
新聞中心
-> 殼體單體可靠性標準全套試（shì）驗方法與結果（guǒ）評定！
殼體單體可靠性標準全套試驗（yàn）方法與結果評定！
介紹RCA紙帶耐磨機。單體的可靠性試驗是材料檢驗、提取和（hé）檢驗的重（chóng）要（yào）指標。檢查單體質量。如果所有單體都是壞的，就可以想象（xiàng）用整機組裝的質量了。塑料外殼的單項可靠性試（shì）驗和方法主要包括:附著力試驗
測試方法:使用（yòng）鋒利（lì）的刀片(刀片角（jiǎo）度為15 ~
單體的可靠性試驗是材料（liào）檢驗、提取和檢驗的重要指標。檢查單體質量。如果所有單體都是壞的，整機組裝質量可想而知。塑料外殼（ké）的單項可靠（kào）性（xìng）試驗和方法（fǎ）主要包括:
方（fāng）法（fǎ）:用鋒利（lì）的刀片(刀片角（jiǎo）度為15° ~ 30°)，在（zài）試樣表麵畫出1010個（gè）1mm±1mm的（de）網格。每一（yī）條線都應該深入到畫的底部。用刷子（zǐ）清（qīng）理測試區域的碎屑。用膠帶（dài）(3M 600膠帶或類似（sì）的)將小（xiǎo）格（gé）子粘牢，粘合力為350 ~ 400G/CM2，用（yòng）橡皮擦擦膠帶，提高膠帶與測量區域的接觸麵積和強度。用（yòng）手抓住膠帶的一端，在垂直（zhí）方向(90°)快（kuài）速撕開膠帶，在同一位置（zhì）進行同樣（yàng）的（de）實驗3次。結果表明要求附（fù）著力≥4B，即總脫落麵積小（xiǎo）於5%，合格(高（gāo）端機和低端機要求（qiú）相同)。
抗磨（mó）耗試驗
紙帶耐磨性試驗
測試（shì）方法:使（shǐ）用特殊的NORMAN RCA磨損測試儀和特殊的紙帶(11/16英寸寬6或（huò）8英寸（cùn）直徑)施加175g的載荷，該載（zǎi）荷驅動紙帶在樣品表麵上摩擦250(低端機器)和300(高端機器)個循環。ED電泳漆磨損100個周期，橡膠漆（qī）磨損100個周期，絨毛漆磨損100個（gè）周期，PU漆磨損。
結果:試驗完成後，以油漆不透底(露出底材)為合格。
振動磨損試驗
試驗方法:使用羅斯勒振動磨損試驗機和（hé）專用磨料。新磨機應與3份RKF 10K(黃（huáng）色錐)和1份RKK 15P(綠色金（jīn）字塔)混合，總（zǒng）共約15升。在使用前，需要向機器中添（tiān）加至少2升的純淨水，並（bìng）且在運行過程中每半小時添加0.05升純淨水。測試隻能在怠速運轉6小時後開始。每次測試前，在罐（guàn）中加入（rù）2升純淨水和0.02升勒斯勒清（qīng）潔劑FC 120，然後將封閉(原始)狀態的產品樣品放入測試（shì）罐中，根據測試對象（xiàng）設定測試時間。在試（shì）驗過程中，每半小（xiǎo）時加入0.5升純淨水（shuǐ），磨料的實際（jì）試驗壽命為50小時。
高端機:需要45分鍾（zhōng）；
低端機:需要30分鍾；
表麵絲網印刷:需要20分鍾；
結果表明，測（cè）試後處理（lǐ）塗層的（de）剝離（lí）麵（miàn）積要求小於1，剝離麵積的大數量允許（xǔ）為4。具體項目請參考R&D和質量（liàng）工程師簽署的測試後的邊界樣品。
橡膠耐磨性試驗(僅印在塗層的外表麵)

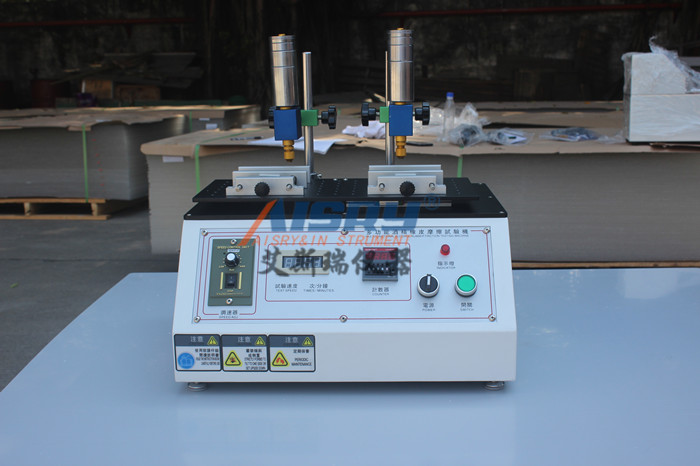

測試方法:將特製的ER-502橡（xiàng）皮擦固定在特製的500g砝（fǎ）碼頭上，接觸麵積為橡皮擦的中截麵（miàn），以（yǐ）30-60次/分鍾的速度，行程約10 ~ 20mm。摩擦50次。
結果（guǒ）顯示印刷層（céng）不能有圖案不清晰或字體缺陷，合格(高端機和低端機要求相同)。
耐酒精試驗
測試方法:用無水酒精(濃度≥ 95%)浸泡純棉（mián）布，包（bāo）裹（guǒ）在特製的500g砝（fǎ）碼頭上(測試頭覆蓋棉布的麵積約（yuē）為1cm2)，以40 ~ 60次/min的速度，行程約20mm，在樣品表麵來回（huí）擦拭200個循環。
結果:測試完成後，油（yóu）漆（qī）不透底(露出基材)、不變色、印刷層無圖案不清或字體缺陷為合格(高端機和低端機要求相同（tóng）)。
硬度試驗
測試方法:1H或HB鉛筆(三（sān）菱)，將鉛筆芯（xīn）切成圓柱形並在400目砂紙上磨平後（hòu），裝在專用鉛筆硬度計上(施加載荷500g，鉛筆與（yǔ）水平麵夾角45°)，向前推動鉛筆滑動約5mm，共5筆，然（rán）後用橡皮擦將鉛筆痕（hén）跡擦幹淨(注:非高光產品用1H鉛筆，高光（guāng）產品用PU漆等。
結果:檢查產品表麵無劃痕（hén）為合格(高端機和低端（duān）機要求相同)。
彎曲試驗
測試方法:在自動折彎機（jī）上，麵殼和底殼的長（zhǎng）邊同時向前彎曲300度(夾角1200度)三次。電池蓋長邊（biān）的外表麵(塗層表麵)同時（shí）向後側彎曲300°(夾角1200°)3次。
結果:不允許材（cái）料斷裂或油漆脫（tuō）落(裂紋是可接受的)。
鹽霧試驗
方法（fǎ）:中性鹽（yán）霧試驗。在35℃±2℃，濕度> 85%，PH值在6.5-7.2範圍內的封閉環境中，連續噴灑5% 1% NaCl溶液48小時(高端機)和24小時(低端機)後（hòu），產品（pǐn）表麵應無腐蝕、變色和塗層剝（bāo）落現（xiàn）象。
結果表明（míng），產品表麵應無腐蝕、變色、塗層（céng）剝落等（děng）缺（quē）陷。
溫度衝擊試驗
測試方法（fǎ）:將樣品放入（rù）溫度衝擊試驗箱（xiāng）中；先在-30℃±2℃的低溫環境中保持30分鍾，然後在3分鍾內將溫度切（qiē）換到+70℃±2℃的高溫環境並保持30分鍾，32個循環。測試結（jié）束後，檢查產品外觀，測試（shì）油漆油墨的（de）附著力（lì）。
結果表明（míng），樣品的顏色、光澤、外觀（guān）在對比試驗前無（wú）顯眼變化，均在可接受範圍內。附著力試驗≥3B合格。(高端機和低端機的要求是一樣的)。
機械強（qiáng）度試驗要求
1.螺母拉力扭矩:如果（guǒ）2d圖（tú）中沒有特殊要求，拉力> 150N，扭矩> 15N。厘（lí）米
2.鎖緊螺（luó）釘試驗:自攻螺（luó）釘，扭矩>〉15N。厘米，5次無滑齒或裂紋。
熔融指數（shù）:ABS+PC: MFI
