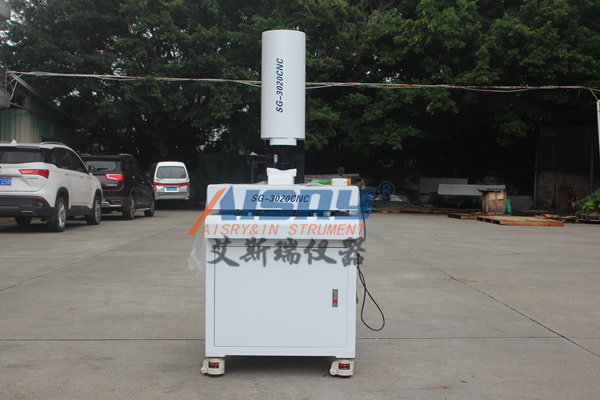

VMS係列精密自動圖像測量儀，自動圖像測量
質量特性
u高剛性鑄鋁確保高穩定性和剛性。
u級精密V型導軌和研磨級滾珠絲杠，配合鬆下高性能伺服電機全閉環控製，高穩定、高精度、高速度。
U TEO高分辨率彩色相機擁有130萬像素，保證了高質量的測量圖像。
u自動變焦鏡頭，改變倍率後無需重新選擇比例。
u可編程三環八區LED麵冷光源和直軸輪廓冷光源使光源更適應測量要求。
u精密光學尺0.0005 mm(德國海德漢光學尺可選)
u自主研發功能強大的全自動3D測量軟件，可全自動測量。
u可以選擇英國的雷尼紹接觸探頭或日本的基恩斯激光探頭。
u激光探針組可選；t型:接觸探針組是可選的。
儀器型號：VMS3020、VMS4030、VMS5040
儀器參數：
硬質鋁合金桌麵：460*360、560*460、660*560
玻璃桌麵：360*260、460*360、560*460
承受重量：30公斤、30公斤、35公斤
測量速度：大:500毫米/秒
電荷耦合器件：美國的TEO高分辨率彩色相機有130萬像素
變焦物鏡：自動變焦鏡頭0.7-4.5X(可選同軸燈)
視頻放大：30-235X
焦點距離：82毫米
顯示分辨率：0.0001毫米
運動控製係統的四軸全閉環控製:日本鬆下交流伺服係統
測量精度(微米)：XYZ軸≦(3+1/200)μm，Z軸(光學測量)≦(5+1/200)μm
總尺寸(毫米)：900*720*1700、950*750*1700、1050*850*1700
儀器重量(千克)：210公斤、320公斤、450公斤
說明：可編程三環八區LED麵光源和直軸型麵光源
電源：20伏10%(交流)50赫茲電流大於10安
1.功能:包括第三元件、第二元件、工具顯微鏡和投影儀的功能。
2.強大的2D/三維測量係統
①以光學坐標係為基點，測量產品的任意二維尺寸。
②以探頭坐標係為基點，測量產品的三維空間和二維平麵尺寸。
③使用同一坐標係，探頭三維測量可以與2D圖像混合，也可以將圖像的2D平麵與三維立體測量結合。
全自動編程:光學測量和探針測量可以同時混合在一組編程中。基本功能介紹:
1.提供圖像測量工具，可用於測量基本幾何元素的點、線、弧。
2.組合要素的測量，如角度、中心距、圓切線、兩條線之間的距離、兩條線的中心線、中心點、垂直距離、角平分線、兩條線的交點等。
3.測量形狀和位置誤差，如同心度、圓度、直線度、平行度等。
4.強大的數學運算分析
5.圖像通過計算機屏幕顯示和觀察直接測量和保存。
6.使用圖像工具可以快速完成2D輪廓邊界點掃描。
7.測量工件以圖形方式顯示，圖形可保存打印，可轉TXT、WORD、EXCEL、AUTOCAD文件。
8.為有效的質量控製檢查提供公差分析。
9.工件的對象化可以直接對物體進行基本的幾何操作。
10.兼容2000、XP操作係統
11.自動對焦
12.自動圖像采集，操作簡單，測量精度高。
13.IUI函數，在盡可能短的時間內完成操作
14.AUTOCAD文件讀取和圖形比較
15.全自動同心變焦，同一工件可在不同倍率下測量。
16.工作無需拉直，坐標轉換功能可用，測量效率高。
17.全自動編程測量(支持離線編程)
18.程控功能
19.靜態測量功能。
20.工件測量圖像的圖像采集功能。
無需擺正工作，坐標轉換功能，測量效率高。
測量實際物體時，往往需要建立坐標係。坐標轉換功能可以避免工件放置的耗時麻煩。該軟件可以提供坐標的數字平移和旋轉。
根據加工的需要，有些工件的坐標係是一個假想的坐標係，不能直接在工件上找到，而是可以通過對工件的某些特征進行平移和旋轉來獲得。
全自動編程測量
編程功能可以記錄學習操作員的所有測量過程，並重複執行所有指令，可以為大量重複測量節省大量操作時間。
程控測量結構分析模塊功能:
1.提供平均範圍控製圖
2.提供平均（jun1）標準偏差控製圖
3.提供中間範圍控製圖
4.提供單值移動範圍控製圖(X-Rm)
5.操作圖
6.過程能力趨勢圖
7.過程能力分析圖
8.支持客戶根據自己的要求安排項目輸出報告。
9.它具有操作記憶功能，可以防止斷電等不可抗拒的因素造成操作過程中的數據丟失，可以在原有的基礎上繼續操作。
