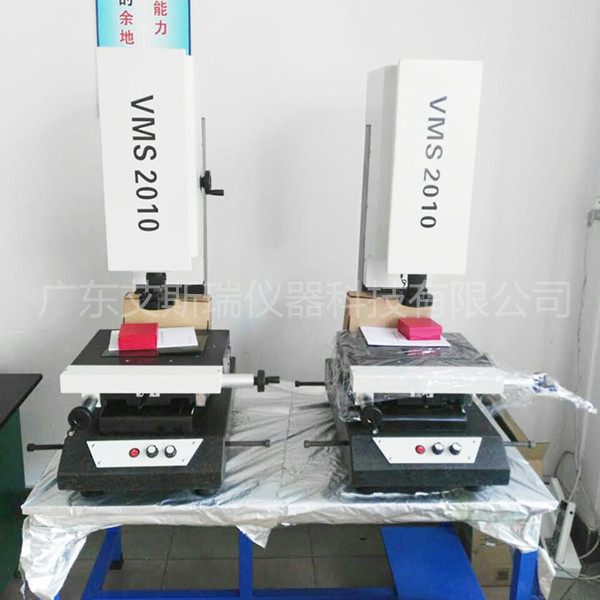

AC係列自動圖像測量儀
AISRY自動圖像測量儀配備業內強大的自動圖像測量軟件，可準確測量點、線、圓等元素，並具有強大的輸出功能，特別適合多種大批量產品的測量，廣泛應用於機械、電子、模具、注塑、五金、橡膠、低壓電器等行業。磁性材料、精密五金、精密衝壓、連接器、連接器、端子、手機、家電、電腦(電腦)、液晶電視(LCD)、印刷電路板(電路板、PCBs)、汽車、醫療器械、鍾表、儀器儀表等。
全自動圖像測量儀的主要測量對象是LCD、FPC、PCB、電路板、螺絲、彈簧、時鍾、手表、儀器、連接器(連接器、端子)、齒輪、凸輪、螺紋、半徑模板、螺紋模板、電線電纜、刀具、軸承、五金、衝壓件、屏幕、測試屏幕、水泥屏幕、篩板(鋼網)
自動圖像測量儀的主要測量元件有長度、寬度、高度、孔距、節距、銷距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
AC自動圖像測量儀的主要特點；
◆高性能伺服電機運動裝置保證了儀器在高速下的高靜音、高精度和高重複性
◆TPI精密螺杆使測量定位精度準確可靠，定位精度可達0.001
◆立柱和底座采用高精度花崗岩結構，穩定可靠。
◆配有SBK-數控-C多功能測量軟件，測量速度比手動圖像測量儀高4-5倍。
◆可導入DXF文件進行快速檢驗，實現同規格產品的快速編程和批量測量。
◆測量數據可導入Word、Excel、AutoCAD、圖文並茂的報表輸出功能，測試結果可輕鬆輸出
◆具有自動輪廓掃描、輪廓跟蹤、產品外觀自動掃描等功能。
◆z軸采用銀色精密直線導軌，x軸和y軸采用高精度十字導軌，確保機器的精度和使用壽命。
◆數控專用高清鏡頭和專用高分辨率CCD，實現產品的高清測量。
◆行業內先進的夾緊鏡頭，可輕鬆實現編程和程序測量，可選擇自動變焦鏡筒。

技術參數
行程：300x200x200
外形尺寸：850x1300x1550
金屬台麵尺寸：460x360
工作台玻璃尺寸：340x250
重量(千克)：250
承重(千克)：25
x軸和y軸的測量精度(微米)：3.0+1/200
z軸測量精度(微米)：5.0+1/100
x，y軸移動速度：0-200毫米/秒(可選)
z軸運動速度：0-100米/秒(可選)
重複精度：0.003
光柵尺：0.0005毫米玻璃光柵
x軸和y軸導軌：精密級十字導軌
z軸導軌：“尚銀”H級精密直線導軌
顯卡：高分辨率彩色顯卡
光源：輪廓光
側光發光二極管冷光源，透射光配有聚光透鏡，實現平行光照射
表麵漂亮/拋光良好
3環LED角度冷光源，軟件控製，減少電器元件損壞。
光學鏡頭：0.7-4.5倍夾緊鏡頭，1:6.5變焦比
放大比率：光學放大倍數:0.7 ~ 4.5倍；圖像放大倍數:24 ~ 158 x
計算機：聯想電腦:內存2G，硬盤500G，19寸液晶顯示器，DVD光驅
供電：220伏/50赫茲/3安
工作環境：溫度20℃±2℃，溫度變化
成像儀專用工作台：內置開關電源、控製器、電機驅動器、電源控製開關、指示燈、緊急停止開關和移動滾輪
責任期：12個月
